- دستگاه آزمون جهندگی لاستیک Rubber Resilience Test
- مطابق استانداردهای ASTM D7121، DIN 53512، ISO 4662
- نمایش دیجیتالی نتایج تست با نمایشگر LCD
- رهایش مگنتی پاندول به روش اتوماتیک و کاملا دیجیتال

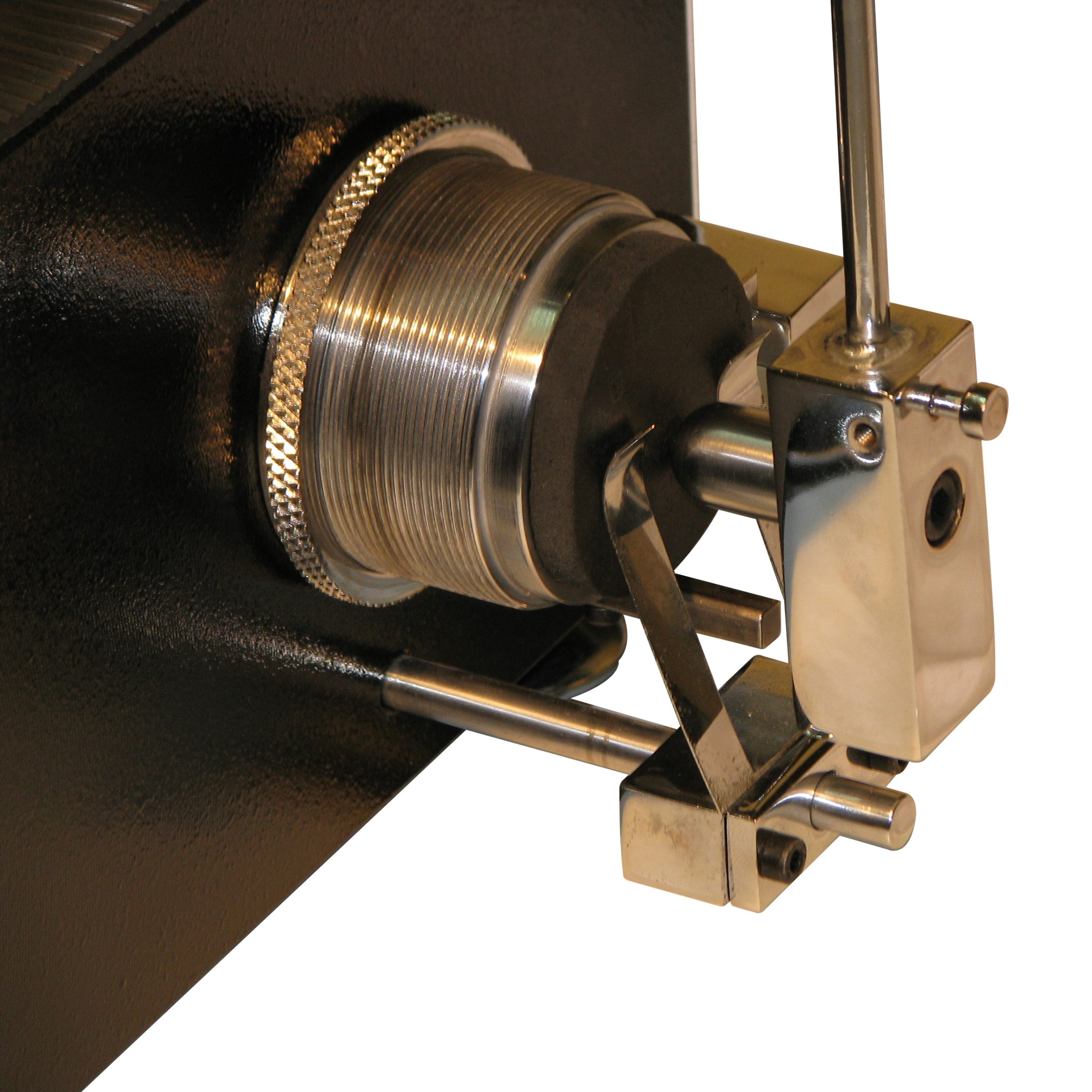

- سندان قابل تنظیم برای نمونه با ضخامتهای مختلف
- قابلیت میانگین گیری برای شش نمونه بر اساس استانداردها
- طراحی پاندول بر اساس مرکز ضربه
- مجهز به قالب جهت تولید قرص های نمونه آزمایش
- کاربری و تعمیر و نگهداری آسان
دستگاه تست جهندگی (Resilience) به توانایی یک ماده الاستیک برای بازگشت به شکل اولیه پس از اعمال تنش یا ضربه گفته میشود. در لاستیک، جهندگی بالا معمولاً به معنی بازگشت سریع انرژی و جهش خوب است، که در کاربردهایی مانند کفش ورزشی (زیره میانی)، توپهای ورزشی، یا قطعات جذبکننده ضربه اهمیت دارد.

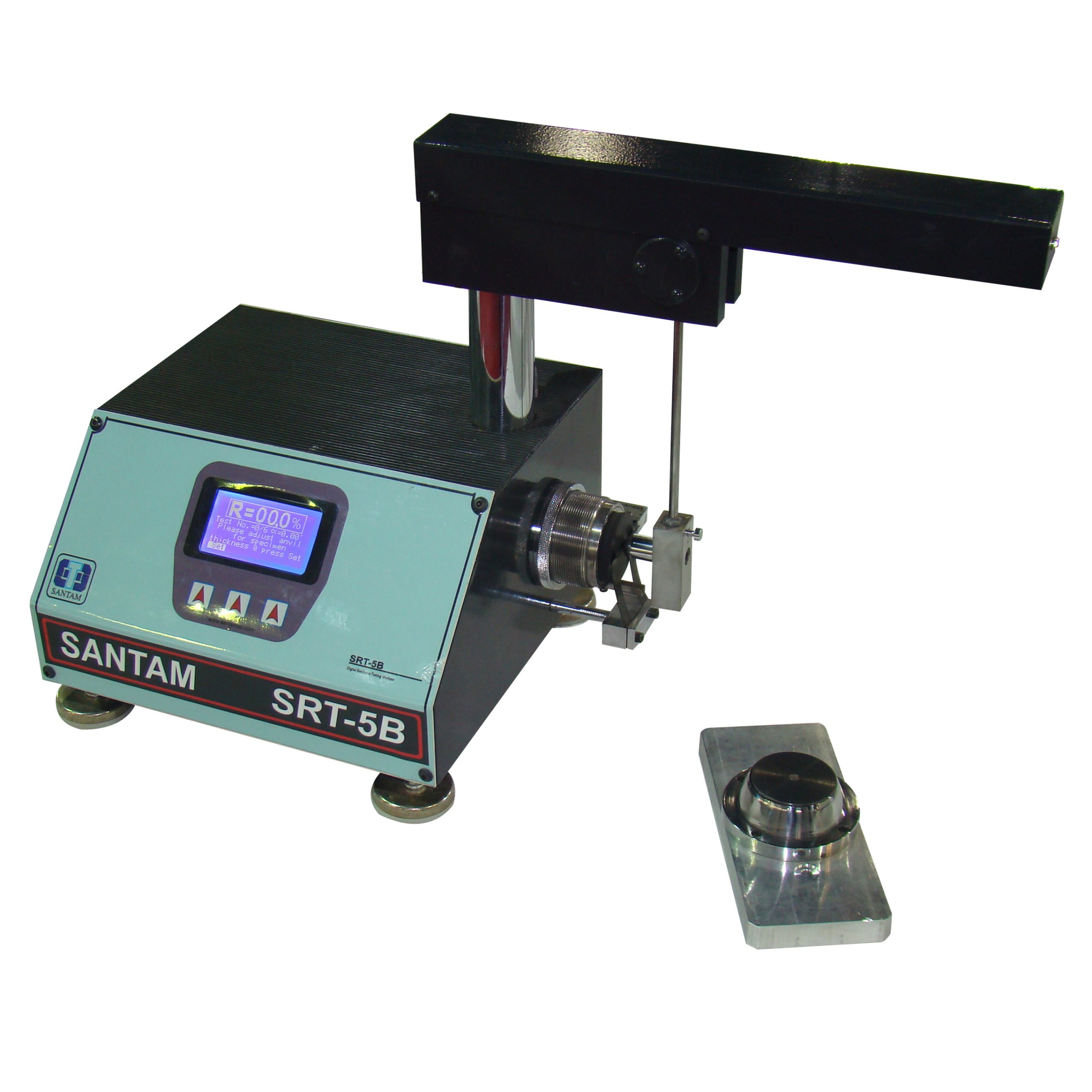

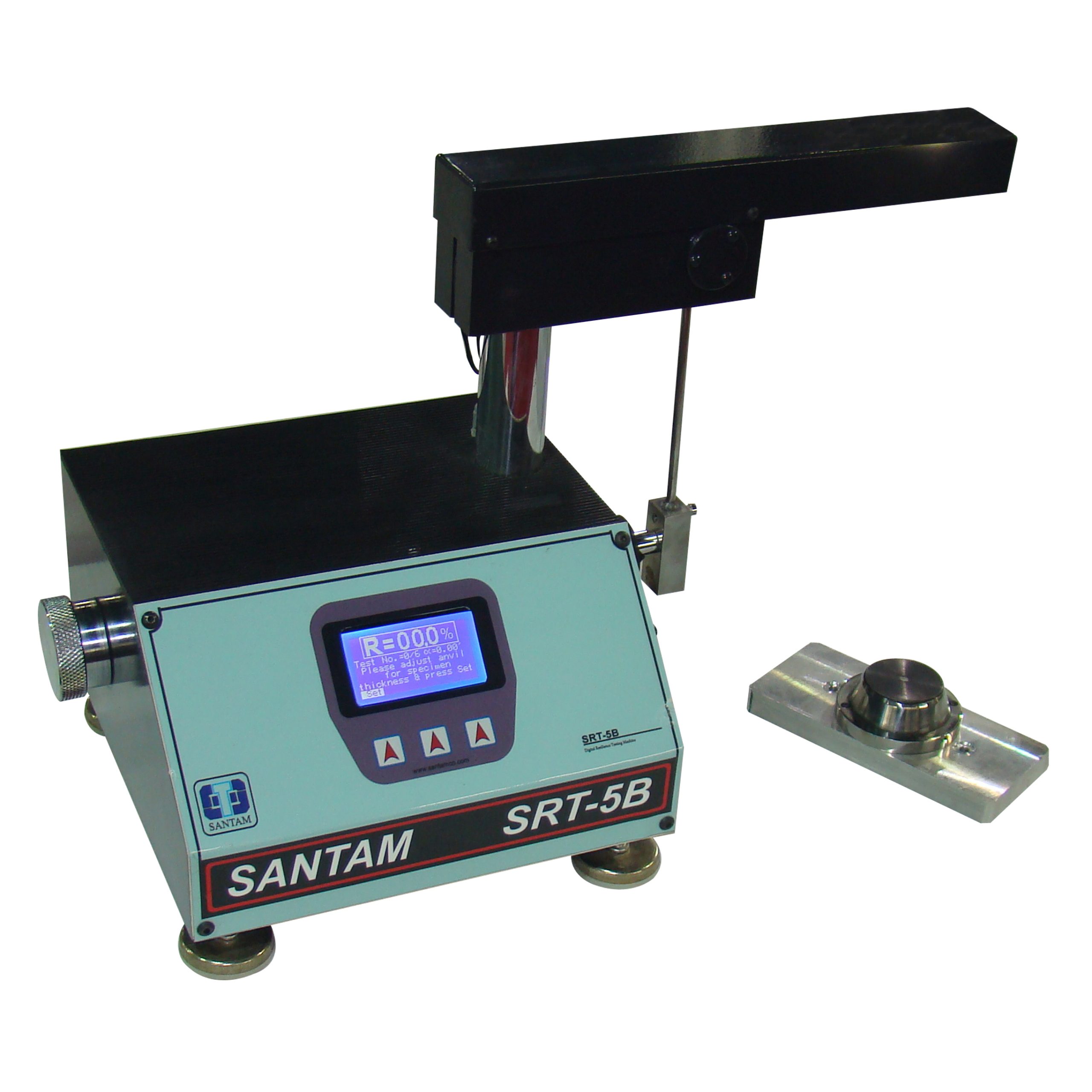

این آزمون، قابلیت ارتجاعی ماده را اندازهگیری میکند و نشان میدهد که لاستیک در صورت برخورد یا ضربه، چقدر انرژی را جذب و چقدر را برمیگرداند. بر اساس استاندارد مربوطه دستگاه تست جهندگی SRT-5B توسط یک پاندول دقیق و یک سندان مستحکم با مکانیزم های کنترلی ویژه طراحی شده است ، که نمونه را میتوان به سادگی روی آن قرار داد. قابل تنظیم بودن موقعیت سندان به کاربر اجازه میدهد تا نمونههایی با ضخامتهای مختلف را روی آن قرار دهد. یک ابزار رهاساز خودکار (نوع مغناطیسی) وجود دارد که تست را بدون خطای رهایش هنگام شروع، انجام میدهد (مشکلی که به هنگام استفاده از رهاساز مکانیکی وجود دارد).
درضمن، گزینه کالیبراسیون برای تنظیم ارتفاع رهایش (زاویه) با استفاده از منوی کالیبراسیون روی پنل دستگاه تنظیم میگردد . پاندول بر اساس حداقل فاصله بین مرکز ضربه پاندول و خط ضربه طراحی شده است. این ویژگی دینامیکی در زمان ضربه تمامی نیروهای جانبی را در یاتاقانها حذف کرده و همه انرژی پاندول به نمونه منتقل میشود. پاندول از یک ارتفاع (زاویه) مشخص رها شده و پس از برخورد، ارتفاع (زاویه) برگشتی با استفاده از یک سنسور زاویه دقیق اندازهگیری میشود. نسبت ارتفاع برگشتی به ارتفاع اولیه (مقدار جهندگی) به صورت دیجیتالی روی پنل دستگاه به درصد (%) نمایش داده میشود. بر اساس استاندارد ASTM، شش تست باید انجام شده و میانگین سه تست آخر باید گزارش شود. این دستگاه میتواند بر اساس دستورالعمل توضیح داده شدهی فوق کار کرده و نتایج نهایی را به صورت دیجیتالی گزارش دهد.
اصول آزمون
آزمون جهندگی معمولاً به دو روش اصلی انجام میشود:
- روش پرتاب وزنه (Impact Resilience Test):
- در این روش، یک وزنه (پُتک) از ارتفاع مشخصی سقوط میکند و با سطح نمونه لاستیکی برخورد میکند.
- سپس وزنه به ارتفاع مشخصی دوباره بالا میپرد.
- جهندگی به صورت نسبت ارتفاع بازگشت وزنه به ارتفاع اولیه سقوط آن تعریف میشود.
- فرمول: Resilience(%)=h2/h1×100
که در آن:
- h1 = ارتفاع اولیه سقوط وزنه
- h2 = ارتفاع بازگشت وزنه
- این روش معمولاً با دستگاههایی مانند ارتجاعسنج (Rebound Tester) که بر اساس استانداردهایی چون ASTM D7121 کار میکنند، انجام میشود.
- روش بازگشت وزنه (Rebound Resilience Test):
- در این روش، یک وزنه (یا توپ) بر روی نمونه قرار گرفته و رها میشود.
- سپس وزنه با نمونه برخورد کرده و به بالا بازمیگردد.
- اندازهگیری ارتفاع بازگشت (یا زمان پرواز) برای محاسبه جهندگی استفاده میشود.
- استانداردهایی مانند ISO 4662 (که به طور خاص برای لاستیک است) و DIN 53512 (که بیشتر برای پلاستیکها و فومهاست اما برای لاستیک هم کاربرد دارد) از این روش استفاده میکنند.
محصولات مرتبط |
کاربردها
- صنعت تایر: زیره میانی (Midsole) کفشهای ورزشی، لایههای ضربهگیر در تایرها.
- قطعات ورزشی: توپهای ورزشی، تجهیزات تمرینی.
- قطعات مهندسی: لرزهگیرها، ضربهگیرها، بوشها.
- صنعت کفش: زیره کفشهای ورزشی و پیادهروی برای راحتی و بازگشت انرژی.
نکات فنی برای انجام آزمون
- آمادهسازی نمونه:
- نمونهها باید ابعاد و شکل استاندارد داشته باشند (معمولاً استوانهای یا مکعبی).
- سطح نمونه باید صاف و تمیز باشد.
- در صورت نیاز، نمونهها باید پخت شده و اجازه داده شوند تا به دمای محیط برسند.
- شرایط آزمون:
- دما: معمولاً ۲۳ درجه سانتیگراد (دمای اتاق) در نظر گرفته میشود، مگر اینکه آزمون در دمای متفاوتی (مثلاً دماهای بالا برای شبیهسازی شرایط کاری) درخواست شده باشد.
- بارگذاری وزنه: ارتفاع یا انرژی سقوط وزنه باید طبق استاندارد مشخص شود.
- تعداد تکرار: برای اطمینان از دقت، آزمون معمولاً چند بار برای هر نمونه تکرار میشود.
- گزارش نتایج:
- جهندگی معمولاً به صورت درصد (%) گزارش میشود.
- مقدار میانگین جهندگی برای نمونههای تکراری.
- دما و مشخصات دقیق آزمون.
- نوع لاستیک و مشخصات آن.
