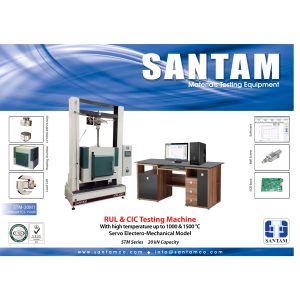

دستگاه تست خمش و خزش گرم 1500 درجه STM-20M1 (HMOR)

طراحی دستگاه تست خزش و خمش گرم HMOR مطابق استاندارد ASTM C583-05 , ISO 5013 , ISO5013, ISO5014
مجهز به تجهیزات تست خزش و خمش گرم (کوره، سیستم کنترل، رابط و فک های مخصوص) جهت تست در دمای 1500ºC
قابلیت تست خزش و خمش گرم جهت بررسی و اندازه گیری مقاومت خمشی و مدول گسیختگی سرامیک و نسوز ها تحت شرایط دمای بالا ( High-Temperature Creep & Bending test to Measure the Bending Strength or Modulus of Rupture (HMOR) of Refractories )
نوع عملكرد بصورت سروالكتريكال ( Servo Elector-Mechanical ) با کمک Ball Screw
مجهز به موتور و درایور از نوع AC Servo با سیستم کنترلی Close Loop و کنترل سرعت بسیار دقیق با اعمال ریت کنترل
مجهز به کوره دمای بالا (حد اکثر 1600ºC) شامل گرم‌کننده، سنسورهای دما ، آجر های نسوژ ویژه ، فک های خمشی سرامیکی ، پانل کنترلی صفحه نمایش لمسی (Touch Screen) و اینترفیس های سخت افزاری مربوطه با قابلیت برنامه ریزی کاملا حرفه ای جهت تست های خزش بلند مدت Long-term
مجهز به سیستم کنترل یکنواختی دما بین نمونه آزمایش و محفظه کوره Temperature control system compensating for specimen-furnace temperature differences
قابليت هاي تست دستگاه شامل : تست كشش (Tensile)، فشار (Compression)، تكراري (Cyclic)، خمش (Bending)، چسبندگي (Peeling)، پارگي Tear))، خزش (Creep) و رهايش (Relaxation) مطابق با استانداردهاي بين المللي ASTM , DIN , EN , ISO , JIS قابلیت نصب انواع فک تخصصی (در صورت تهیه ضمائم مربوطه)
مجهز به خط دیجیتال برای اندازه گیری جابجایی کراس هد دستگاه Extension resolution 0.03 µm
کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal Processing) بدون محدودیت در نوع PC
دارای نرم افزاری قدرتمند JADOO-Controller تحت سیستم عامل ویندوز جهت انجام تست فشاری، خزش، سیکلیک، استپ…و ارائه ی گزارش کامل از تست بدون محدودیت و همچنین ترسیم گراف های معادل ( Force–Extension, Stress-Elongation, Force-Time, Extension-Time )
بازه کنترل سرعت دستگاه (mm/min) 0.001 -1000 به صورت Real-Time و قابلیت کنترل سرعت به صورت پیشرفته با متدهای (نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت، نرخ تنش ثابت، نرخ کرنش حقیقی ثابت (True Strain)، نرخ تنش حقیق ثابت (True Stress)) در صورت داشتن نرم افزار JADOO
نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری
مجهز به صفحه کیبرد کنترلی سیار دستگاه
با تکراری پذیری بالای نتایج
کاربری آسان و قابل نصب بر روی میز

دستگاه تست خمش و خزش گرم مدل STM-20M1 با قابلیت های سخت افزاری و نرم افزاری دستگاههای تست کشش و فشار بونیورسال سری STM را دارد و با تغییرات ایجاد شده در ابعاد دستگاه و ضمائم تخصصی اضافه شده حساسیت لازم جهت انجام تست های خمش و خزش گرم بروی سرامیک ها لحاظ گردیده است ، نوع عملکرد دستگاه سرومکانیکال با بکارگیری Ball Screw ویژه و دقیق و موتور و درایور سرو AC با سرعت های (mm/min) 0.001-1000 جهت کنترل دقیق تنش طراحی شده است ،

دستگاه مجهز به چمپر حرارتی مدل TCS-1500B از نوع مکعب مستطیل گرمایش توسط المنت های سیلسکن کارباید با حداکثر دمای 1600 درجه جهت ارضاء دما تست مدام تا 1500ºC با فضای مناسب جهت تست های خمشی گرم طراحی شده است ، ناحیه (Zone) حرارتی توسط کنترلر مخصوص با پانل کاربری لمسی (Touch Screen) از نوع HMI به صورت جداگانه به روش PID controller می گردد و همچنین قابلیت نصب سنسور (روی نمونه آزمایش) جهت اندازه گیری مستقیم دمای سمپل و کنترل دمای بالک کوره با فیدبک از دمای های نمونه آزمایش به صورت اتوماتیک توسط سیستم جبران اختلاف دما بین نمونه و چمبر (Automatic compensation for temperature gradients between zones based on real-time specimen thermocouple feedback) و با درجه تفکیک 0.1ºC نمایش داده میشود .

قاب دستگاه (Load Frame) طوری طراحی شده است که محفظه دمای TCS-1500B به همراه کنترلر مربوطه و کورس مفید جهت تست مطابق استاندارد مربوطه ارضاء گردد و همچنین جهت کاربری راحت تر و صرفه جویی در مصرف انرژی و زمان میتوان همزمان 4 نمونه خمش را با یک بار شارژ کوره تست کرد .

استفاده از لودسل دقیق متصل به فک، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکارگیری لودسل در کلاس 0.5 باحداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل مطابق استاندارد EN 10002 , ISO 7500 (به همراه برگه کالیبراسیون شرکت سنتام) و درجه تفکیک نیرو 1/100.000 ظرفیت می باشد که در نتیجه این دستگاه خطا را به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست میگردد.

دستگاه مجهز به سنسور جابجایی بدون محدودیت کورس با درجه تفکیک 0.1µm Extension resolution و دقت 0.05mm امکان تثبیت دقیق سرعت آزمون در محدوده وسیع سرعت را فراهم می کند و به اپراتور این امکان را می‌دهد که تست‌های متنوعی را در زمینه‌های مختلف انجام دهد. ارائه گزارش کامل از تست بدون محدودیت و ترسیم گراف‌های معادل پس از انجام تست اصلی مانند: Force-Extension, Stress-Elongation, Force-Time, Time-Extension, Stress-Time, Elongation-Time .

کنترل دستگاه از نوع فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital signal processing) میباشد. دارای نرم افزار ویژه و قدرتمند تحت سیستم عامل Windows جهت پیاده سازی تست خزش به صورت حرفه ای در سه مرحله کلاسیک ،خرش اولیه Primary Creep ، خزش ثاونیه Secondary Creep و خزش ثالث Tertiary Creep می باشد و تست های تخصصی خزش گرم به صورت نیرو ثابت Stress Rupture و تست تنش ثابت Stress Constant قابل انجام می باشد و همچنین نمودار Force-Extension ،Stress-Elongation ،Force-Time ،Time-Extension ،Stress-Time ،Elongation-Time ،Stress-Strain ترسیم و گزارش های مرتبط با آن قابل تعریف می باشد .

جهت ارائه اطلاعات تخصصی و مشخصات فنی با جزئیات بیشتر با این شرکت مکاتبه فرمائید .
