- دستگاه تست استحکام فشاری گندله خام GCS
- مکانیزم دستگاه سرومکانیکال Ball Screw ( تک ستون )
- طراحی مطابق استاندارد ISO 4700:2015 و ASTM E382
- مجهز به فک ویزه تست فشاری گنذله با قابلیت تست و اندازه گیری میزان استحکام فشاری گندله خام به صورت غیر پیوسته
- مجهزبه سنسور اندازه گیری و ثبت اتومات قطر کندله
- بازه گستره سرعت تست 1000-0.001mm/min
- دارای لودسل دقیق کلاس 0.5 به ظرفیت 100kgf
- مجهز به خطکش دیجیتال برای اندازه گیری جابجایی کراس هد دستگاه Extension resolution 0.01 µm
- موتور و درایور از نوع AC Servo با سیستم کنترلی Close Loop
- کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP ( Digital signal processing ) بدون محدودیت در نوع PC
- دارای نرم افزاری قدرتمند تحت سیستم عامل ویندوز جهت انجام تست با ارائه ی گزارش کامل از تست های تخصصی کندله و گزارش های متناسب و مرتبط با صنعت
- قابلیت نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری
- مجهز به ادوات کالیبراسیون نیرو
- با تکراری پذیری بالای نتایج
- کاربری آسان و قابل نصب بر روی میز
عملکرد این دستگاه بصورت سرو الکتریکال بوده که جهت کنترل بار از بازخورد لودسل و جابجایی دقیق فکهای ویژه استفاده می نماید و با بکار بردن موتور و درایور سرو به عنوان محرک، دقت کنترل افزایش پیدا کرده و با بهره گیری از بازخورد از انکودر ، انجام تست در بازه ی گسترده ای از سرعت با دقت بالا (0.001mm/min-1000mm/min) قابل انجام می باشد.
استفاده از لودسل دقیق متصل به فک ، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکار گیری لودسل 100kgf از نوع S Type در کلاس 0.5 باحداکثر خطا % 0.5 عدد خوانده شده در بازه %100-%2 ظرفیت لودسل مطابق استاندارد EN 10002, ISO 7500 (به همراه برگه کالیبراسیون شرکت سنتام) و درجه تفکیک نیرو 1/100000 ظرفیت می باشد که در نتیجه این دستگاه خطا را به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست می گردد.
مهمترین ویژگی دستگاه تست گندله سنتام دقت بالا در ثبت نتایج استحکام فشاری می باشد ، با داشتن یک مکانیزم ویژه امکان تست با سرعت های بالا و ثبت نیروی به صورت دقیق را فراهم می سازد، مطابق استاندارد جهت اندازه گیری میزان استحکام یک قطعه سرعت اعمال بار بایستی کاملا کنترل شده و اهسته اعمال گردد تا اجازه رشد ترک و شکست ایجاد گردد و نهایتا استحکام به صورت واقعی ثبت گردد ، در صورتیکه اعمال تست با سرعت های بالاتر از حد استاندارد انجام گردد استحکام بیشتر گزارش می گردد ، به همین دلیل دستگاه STM-1 علاوه بر استفاده مدام در آزمایشگاه یک دستگاه تحقیقاتی هم به حساب می آید،
دستگاه مجهز به سنسور جابجایی بدون محدودیت کورس با درجه تفکیک 0.01µm Extension resolution و دقت 0.05mm امکان تثبیت دقیق سرعت آزمون در محدوده وسیع سرعت را فراهم می کند و به اپراتور این امکان را میدهد که تستهای متنوعی را در زمینههای مختلف انجام دهد. ارائه گزارش کامل از تست بدون محدودیت و ترسیم گرافهای معادل پس از انجام تست اصلی مانند: Force-Extension, Stress-Elongation, Force-Time, Time-Extension, Stress-Time, Elongation-Time
دستگاه مجهز به نرم افزار قدرتمند با قابلیت نمایش نتایج چندین تست و مقایسه پارامتر های انتخابی مثلا استحکام ماکزیمم، مینیمم و انحراف از معیار در هر گروه، امکان گرفتن میانگین مقادیر گروه و قابلیت ترسیم گراف استحکام هر گندله … را دارد
دستگاه مجهز به ادوات کالیبراسیون شامل ( لودسل ، رابط های ویژه تست فشاری ،نمایشگر ) جهت چک کردن دوره های لودسل دستگاه به صورت فشاری میباشد
جهت تست و بررسی استحکام فشاری گندله خام GCS مطابق مقدورات مندرج در استاندارد ISO 4700:2015 و ASTM E382 که در آزمایشگاههای کنترل کیفی صنعت و مراکز تحقیقاتی به کار میرود.
قابلیت های نرم افزاری Software JADOO-Control
- نرم افزار ویژه JADOO تحت سیستم عامل Windows با قابلیت تعریف انواع تست ها مانند کشش، فشار، خمش، خزش، تکراری، رهایش و ارائه گزارش با امکانات و قابلیتهای ویژه مطابق با مشخصات فنی مندرج در کاتالوگ سری STM و شرح ذیل :
- قابلیت ترسیم گراف و نمایش نتایج تست استحکام گندله و قابلیت نمایش ماکزیمم، مینیمم و انحراف از معیار در هر گروه، امکان گرفتن میانگین مقادیر …
- قابلیت نصب روی ” Windows 10 “
- قابلیت اعمال پیش بار با تمام مولفه های مهندسی orce, Extension … ، Stress
- قابلیت تعریف سرعت دوم تست
- قابلیت تعین نرخ داده برداری در زمان جهت تست های کوتاه و بلند مدت
- مجهز به ضرایب کنترلی PID جهت تمام واحد های کنترلی ( سرعت ، جابجایی ، نیرو ، کرنش و ضرایب داریور )
- گزارش گیری Report : قابلیت تعریف هر نوع نقطه در گراف بدون محدودیت و به دلخواه اپراتور و یا به صورت تعاریف مهندسی مطابق استاندارد مربوطه
- قابلیت تعیین گزارش های مدل الاستیسیته برای نقاط دلخواه module Elastic Offset module
- ترسیم نمودار براساس Force-Time ،Time- Extension ، Stress-Elongation، Force-Extension
- قابلیت نمایش چند گراف همزمان و مقایسه و گزارش گیری پارامترهای مختلف
- قابلیت تعریف ابعاد نمونه های مختلف Area, Weight, Circular, Rectangular
- مجهز به سیستم کالیبراسیون پیشرفته نرم افزاری چند نقطه ای Multipoint calibration و مقایسه ای Calibration Direct ، Measuring Method جهت Load cell ، Extensometer ، Encoder
- مجهز به تنظیمات Units System شامل SI، BS ، MKS، Measure Units
- انجام آزمون های گروهی با سرعت و دقت بسیار بالا
- نمایش نتایج تست استحکام مربوط به هر گندله از گروه
- حذف هر کدام از نتایج در صورت داشتن خطا
- اندازه گیری دقیق و نمایش قطر هر گندله
- نمایش ماکزیمم ، مینیمم ، میانگین و انحراف از معیار در هر گروه
- تعریف انواع گزارش گیری براساس اطلاعات اخذ شده از هر تست
- توقف اتوماتیک تست (هر کدام زودتر اتفاق افتاد) :
- بر اساس 50% افت نیروی ماکزیمم برای گندله های خشک
- بر اساس 50% کاهش ارتفاع برای گندله هایی که حالت پلاستیک دارند
- ذخیره و آرشیو نتایج تک تک آزمونها
- امکان ارسال اطلاعات نتایج تست به فایل اکسل
- امکان تشکیل گروه های تست با قابلیت های زیر در هر گروه
- قابلیت تعریف تعداد تست صحیح
- قابلیت تعریف سرعت تست بر اساس استاندارد
- قابلیت تعریف سرعت حرکت تست
- قابلیت گزارش تست های گروهی با دقت بسیار بالا
- نمایش نتایج تست استحکام مربوط به هر بریکت
- قابلیت حذف هر کدام از نتایج در صورت داشتن خطا
- قابلیت نمایش ماکزیمم ، مینیمم ، میانگین و انحراف از معیار
- قابلیت نمایش درصد با استحکام درستون های مجزا با امکان تعریف و تغییر مقادیر فوق توسط اپراتور
- قابلیت ترسیم گراف استحکام در هر گروه
- تعریف انواع گزارش گیری براساس اطلاعات اخذ شده از هر تست

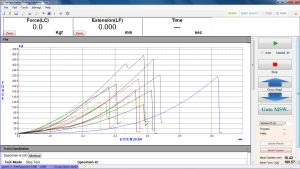

نرم افزار تست فشاری گندله
 |
 |
