- دستگاه تست خمش (Bending) سه نقطه تراورس های بتنی
- عملكرد سیستم الکترو هیدرولیک (Electro-Hydraulic Actuator – EHA) مجهز به موتور و درایور AC Servo و سیستم کنترلی Close Loop
- طراحی مطابق استاندارد EN 13230-1 ، EN 13230-2
- و همچنین انجام تست های تست كشش (Tensile)، فشار (Compression) و بار گذاری تكراري (Cyclic) با متد جابجایی کنترل ،قابلیت نصب انواع فک تخصصی (در صورت تهیه ضمائم مربوطه)
- طراحی دستگاه طابق کامل با استاندارد های 13314 , 1/2-ISO6892 , ASTM A370 , E8M , E9-09 , E-209 , C39M , C1609M
- هزینه کم، تقریبا بی صدا ، استهلاک کم و مصرف برق کم (متناسب با بار اعمالی)
- مجهز به فک خمشی جهت تست تراورس با ابعاد واقعی مطابق استاندارد مربوطه
- مجهز به میز حمل تراورس جهت نصب و اپراتوری راحت
- مجهز به جک های جانبی و قفل کن هیدرولیکی جهت جابجایی کراس هد ( میز متحرک ) دستگاه
- مجهز به لودسل دقیق از نوع Low Profile ، کلاس 0.5 به ظرفیت 60.000kgf (به جای سنسور فشار روغن)
- مجهز به سنسور دقیق جابجایی برای اندازه گیری جابجایی کراس هد دستگاه Extension resolution 0.001 mm ، کنترل دقیق بر روی نرخ بارگذاری مخصوصا در سرعتهای کم (با سیستم بازخورد از آکچوئیتور، اکستنسومتر و یا لودسل)
- کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal Processing) بدون محدودیت در نوع PC
- دارای نرم افزاری قدرتمند JADOO-Controller تحت سیستم عامل ویندوز جهت انجام تست خمشی ،کششی ، فشاری و سیکلیک…و ارائه ی گزارش کامل از تست بدون محدودیت و ترسیم گراف های معادل پس از انجام تست اصلی مانند :Force–Extension, Stress-Elongation, Force-Time, Extension-Time
- بازه کنترل سرعت ثابت دستگاه 0.01mm/min-150mm/min به صورت Real-Time و حلقه بسته
- قابلیت کنترل سرعت به صورت پیشرفته با متدهای ( نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ کرنش حقیقی ثابت (True Strain)، همچنین تعريف انواع تست با بارگذاری های مختلف (نیرو و تنش) به صورت یک جهته افزایشی در صورت داشتن نرم افزار JADOO .
- مجهز به خط کش الکترونیکی غیر تماسی دیجیتال نصب شده برروی جک برای تمام کورس
- قابليت نصب انواع اكستنسومتر کششی و فشاری و خمشی
- قابلیت نصب فیکسچر و فک های تخصصی ( کششی و فشاری ) روی دستگاه
- مجهز به يونيت هيدروليک جمع و جور نصب شده داخل ميز کامپيوتر بدون نیاز به سیستم جانبی خنک کننده روغن
- مجهز به صفحه کیبرد کنترلی سیار دستگاه
- فریم با صلبیت (Rigidity) بالا ، کاربری آسان و قابل نصب بر روی زمین
عملکرد این دستگاه بصورت هیدرولیک بوده و جهت کنترل نیرو از تکنیک کنترل توان ورودی(Electro-Hydraulic Actuator-EHA) استفاده مینماید. با بکار بردن موتور و درایور AC سرو به عنوان محرک پمپ روغن، دقت کنترل جابجایی جک (اکچویتور) افزایش پیدا کرده و با بهره گیری از باز خور از سنسور جابجائی جک، انجام تست با سرعت بسیار پائین (0.01mm/min) قابل انجام میباشد .
معمولا این قابلیت در سیستم های معمولی هیدورلیک بسیار مشکل و یا دست نیافتنی میباشد. ضمن اینکه این سیستم (EHA)، دیگر نیازی به کار مداوم با توان بالا (اتلاف حرارتی زیاد) را ندارد و با کاهش کارکرد موتور، مصرف برق و استهلاک دستگاه پایین می آید و نیازی به سیستم خنک کردن روغن نیز نمیباشد. معمولا اولین مزیتی که اپراتورها حین کار با دستگاه اظهار میدارند، بی صدا بودن غیر قابل انتظار از این سیستم هیدرولیک (EHA) میباشد.
استفاده از لودسل از نوع (Low Profile) متصل به فک، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و عدم استفاده از اندازه گیری نیرو توسط فشار روغن خطای اصطکاک پکینگها را حذف کرده و همچنین استفاده از لودسل در این دستگاه تائیر نیروهای جانبی اعمالی به لودسل را نیز به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در حین تست می گردد،
قاب دستگاه (Load Frame) طوری طراحی شده است که میتوان فک خمشی با ابعاد بزرگ مطابق استاندارد تست تراورس را بر روی آن نصب کرد و تست های مختلف فشاری و خمشی (یک جهته افزایشی) را با هزینه کم انجام داد. جهت راحتی کار اپراتور چک های جانبی تعبیه گردیده است که موقعیت کراس هد بالا ( میز متحرک ) جهت افزایش کورس دستگاه قابل انجام بوده ، از طرفی گیرش بلوک متحرک توسط کلمپ های هیدرولیکی و جابجایی توسط جک های جانبی امکان تست نمونه ها با ابعاد بزرگ را براحتی فراهم نموده است .
کورس بالای دستگاه و کورس تحت تست ( اکچویتور ) این امکان را جهت تست نمونه ها با طول های نسبتا بالا را می دهد ، پائین بودن شاسی دستگاه، این امکان را می دهد که نصب نمونه های آزمایش سنگین (مانند تراورس های بتونی) و میز مخصوص حمل تراورس راحت تر بر روی دستگاه نصب شوند.
کنترل سرعت دقیق و فیدبک از خط کش الکترونیکی غیر تماسی با درجه تفکیک بالا (0.001mm) جهت تثبیت سرعت آزمون بصورت دقیق و همچنین محدوده وسیع سرعت جک این اجازه را به اپراتور می‌دهد که تست مواد را مطابق استانداردهای بین‌المللی A370 ، E8M، E9،E-209 ، C39M، ASTM C1609M، ISO6892-1/2، ISO13314 و… انجام دهد.
از جمله ابزارهای کمکی دیگر استفاده از انواع اکستنسومترهای High Resolution ( جهت تست خمش ) با درجه تفکیک بالا می باشند که جهت سنجش بسیار دقیق کرنش از نمونه (بجای جک) می باشد. برای این منظور دستگاه میتواند از نرم افزارهای تولیدی شرکت سنتام به نام STM Controller و نرم افزار قدرتمند JADOO Controller استفاده نماید. در صورت استفاده از نرم افزار JADOO ، دستگاه نه تنها میتواند جابجائی را از طریق اکستنسومتر متصل به نمونه بخواند بلکه میتواند در عین حال، از اکستنسومتر برای باز خورد گرفتن جهت حلقه بسته (Closed Loop) کنترلی استفاده نماید و کنترل کامل بر روی نرخ بارگذاری دقیق از نمونه را داشته باشد.
دیگر مزایای دستگاه قابلیت نصب آسان فک های فشاری و کششی به دستگاه می باشد.
محصولات مرتبط |

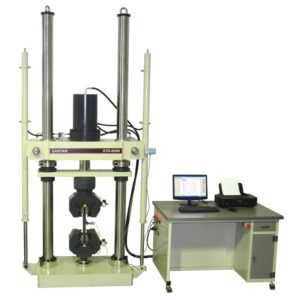

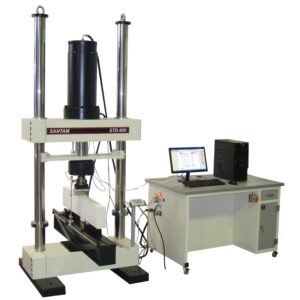

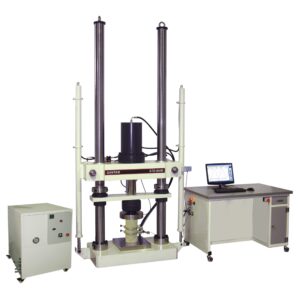

دستگاه خمش 60 تن مدل STD-600B مجهز شده است به فک خمشی سه نقطه تخصصی مدل BF500-3P جهت تست تراورس های بتنی با ابعاد واقعی مطابق استاندارد EN 13230-1 ، EN 13230-2 میباشدو همچنین مجهز به اکستسنومتر ویژه جهت اندازه گیری میزان کرنش و محاسبه دقیق Deflection و بدست آوردن مدول خمشی در ناحیه الاستیک ” Elastic Module ” از روی نمونه آزمایش می باشد .
دستگاه مجهز به جک های جانبی جهت تغییر موقعیت کراس هد جهت نصب آسان تراورس ها می باشد ، قابلیت نصب انواع فک های کششی ( WG, Lateral ) با گیرش پنوماتیک ، هیدرولیک و همچنین فیکسچر های خاص ، فک های فشاری و خمشی را داشته ، که در آزمایشگاههای کنترل کیفی در صنعت و مراکز تحقیقاتی و دانشگاهی و همچنین آزمایشگاههای خدمات تست مورد استفاده قرار گرفته است ، دستگاه قادر است خواص مکانیکی طیف وسیعی از مواد را تست نماید .
بازه ی گسترده ای از مواد با این دستگاه قابل تست می باشند که بطور کلی بشرح زیر می باشند:
| – تست خمش تراورس های بتنی
– تست پیچ و مهره و اتصالات فلزی– کنترل کیفی محصولات کامپوزیتی – تست و کنترل کیفی ورق فولادی – تست جوش و اتصالات |
– تست سیم بکسل و وایر و یراق آلات صنعت برق
– کنترل کیفی انواع محصولات آهنی و غیرآهنی – تست های محصولات خمشی بتن – تست کشش آرماتور و انواع میلگرد بدون آج |
قابلیت های نرم افزارSoftware JADOO
- نرم افزار ویژه تحت سیستم عامل Windows با قابلیت تعریف انواع تست ها مانند خزش ،کشش، فشار، خمش، تکراری، مرحله ای، رهایش و ارائه گزارش با امکانات و قابلیتهای ویژه مطابق با مشخصات فنی مندرج در کاتالوگ و شرح ذیل :
- قابلیت اعمال سرعت بصورت پیشرفته Control Rate در متد های مختلف:
- نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت ، نرخ تنش ثابت
- نرخ کرنش حقیقی ثابت (True Strain)
- نرخ تنش حقیقی ثابت (True Stress)
- قابلیت کنترل و گرفتن فیدبک از اکستنسومتر در بار گذاریهای تغییر مکان ثابت ، کرنش ثابت و کرنش حقیقی ثابت
- قابلیت اعمال پیش بار با تمام مولفه های مهندسی Force, Extension … ، Stress
- تست تکراری (Cyclic ) : قابلیت تست با نرخ های مختلف ( نیرو جابجایی، تنش و کرنش ) و اعمال محدودیت های کنترلی Limit بدون محدودیت سیکل
- تست مرحله ای (Step ) : قابل تعریف سرعت مجزا با هر نوع نرخ ( نیرو-جابجایی-کرنش ) و با هر نوع Set point ( نیرو-جابجایی-کرنش )
- تست پیشرفته خزش ( Creep) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
- قابلیت تست رهایش (Relaxation) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
- قابلیت تعریف سرعت دوم تست براساس پارامترهای مختلف
- قابلیت تعین نرخ داده برداری در زمان جهت تست های کوتاه و بلند مدت
- مجهز به ضرایب کنترلی PID جهت تمام واحد های کنترلی ( سرعت ، جابجایی ، نیرو ، کرنش و ضرایب داریور )
- گزارش گیری Report : قابلیت تعریف هر نوع نقطه در گراف بدون محدودیت و به دلخواه اپراتور و یا به صورت تعاریف مهندسی مطابق استاندارد مربوطه
- قابلیت تعیین گزارش های مدل الاستیسیته برای نقاط دلخواه
module Elastic Offset module , ،Secant module , Tangent module
- ترسیم نمودار براساس
Force-Extension ، Stress-Elongation ، Force-Time ،Time-Extension ، Stress-Time ،Elongation-Time ، Stress-Strain
- قابلیت نمایش چند گراف همزمان و مقایسه و گزارش گیری پارامترهای مختلف
- ترسیم نمودار و نمایش واحد های نیرو روی صفحه نرم افزار به صورت دیجیتال و گراف برحسب واحدهای g ، kg ، N ، kN ، lb ، Ton-Force،dN
- قابلیت تعریف ابعاد نمونه های مختلف در نرم افزار برحسب پارامترهای مختلف
