- دستگاه خم و باز خم وایر Wire Bending and Re-bending Machines
- ظرفیت دستگاه 1200N.m
- طراحی مطابق با استاندارد DIN 51211 ، ISO 7801
- مکانیزم انتقال قدرت سرو الکترومکانیکال ( Servo Electromechanical )
- توانایی تست خم و خم معکوس وایر از سایز 0.3 تا 12 میلیمتر به میزان دلخواه به صورت کاملا اتوماتیک تا حداکثر ° 90±
- قابلیت تست انواع مفتول آهنی و غیر اهنی ، وایرهای استحکام بالا و سیم و کابل
- مجهز به سیستم کنترلی از نوع PLC با به همراه نمایشگر لمسی از نوع HMI
- مجهز به پانل و سیستم کنترل جهت تعريف تست و نمایش (زاویه خمش ، سرعت خم ، گشتاور ، تعداد سکیل …. ) بروی نمایشگر لمسی
- قابلیت تست چندین نمونه به صورت همزمان با سیستم قطع کن سیکل مجزا
- درایو و موتور سرو AC و گیربکس خورشیدی برای کنترل دقیق سرعت و زاویه خم با تکنیک Close Loop
- کنترل و نمایش زاویه خم به صورت دیجیتالی با دقت ° 0.2±
- مجهز به لقمه گیر و تکیه گاههای های مختلف مطابق استاندارد
- مجهز به چرخ صنعتی و پیچ های تنظیم کننده تراز
- مجهز به درب محافظ

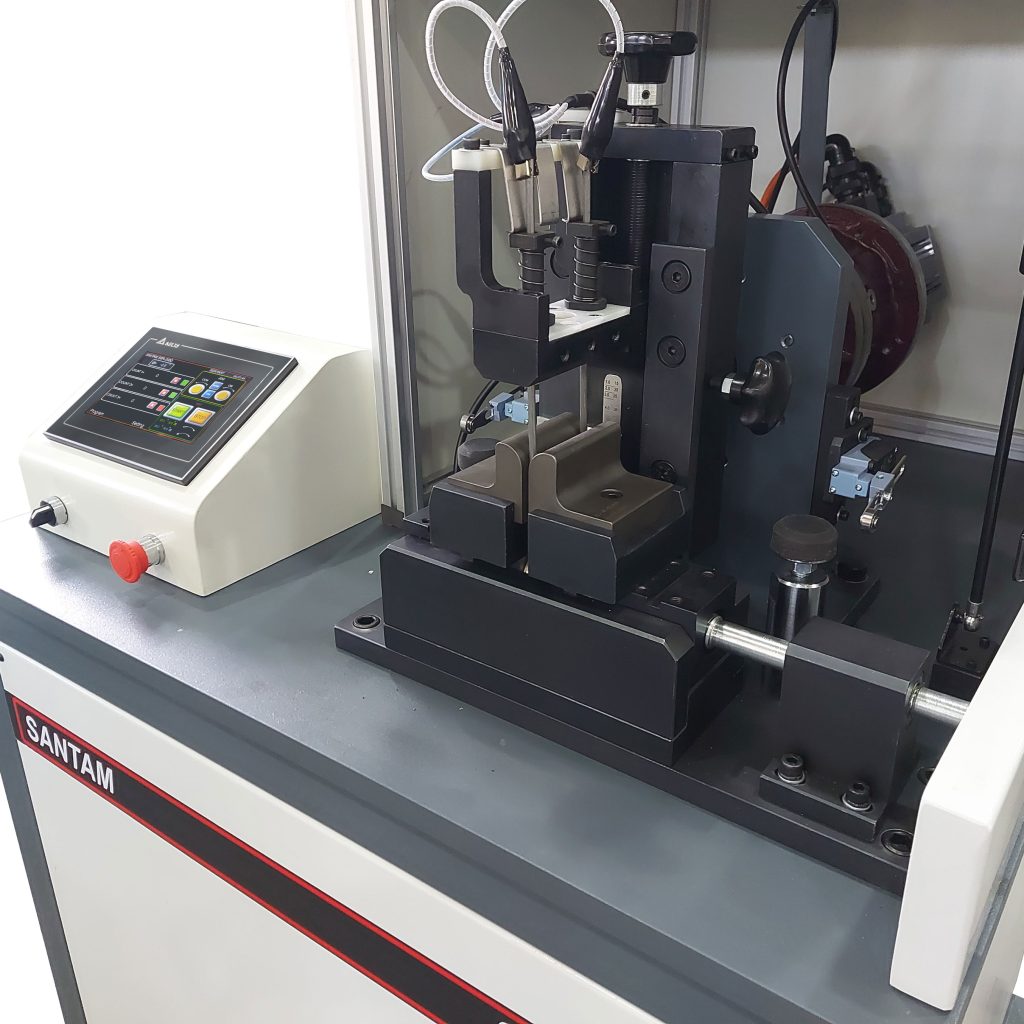

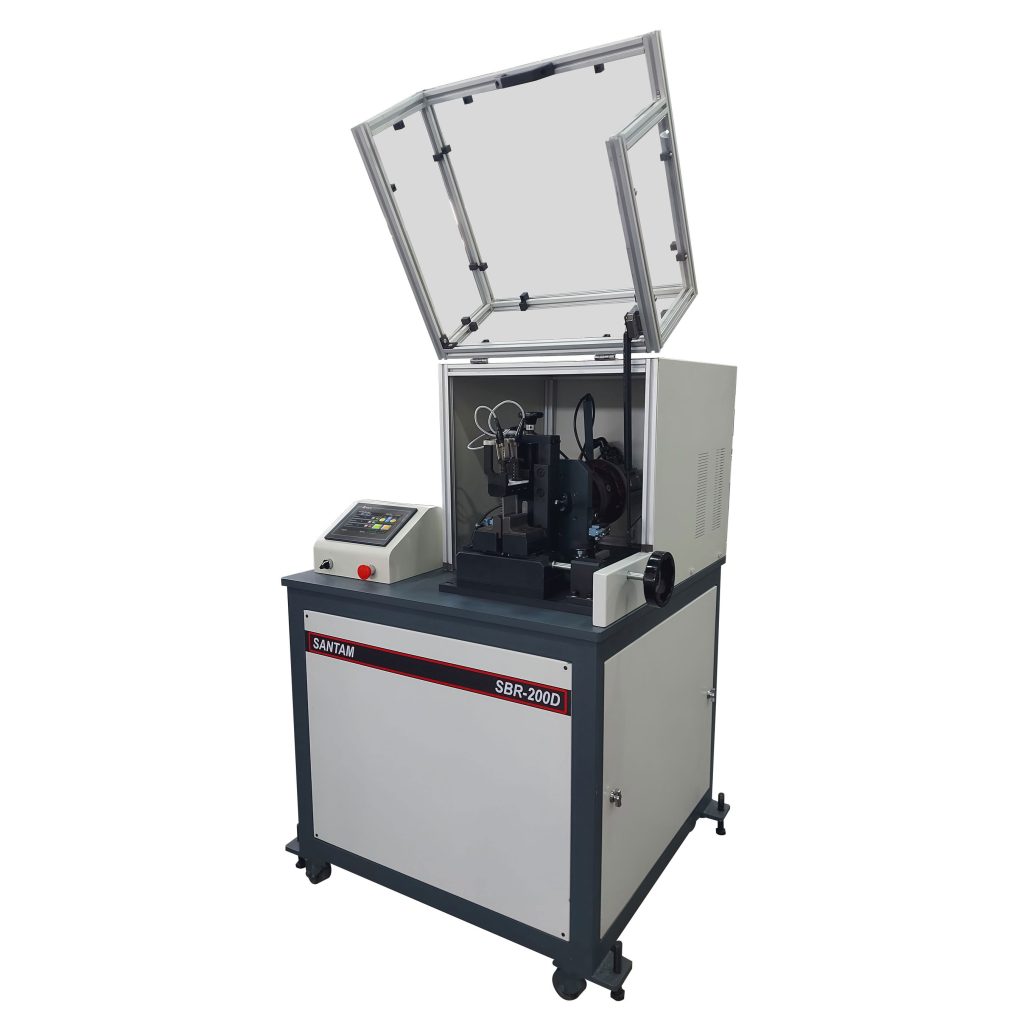

دستگاه تست خم و باز خم تست وایر مدل SBR-200D با مکانیزم سرومکامیکال ( موتور و درایو AC سرو و گیربکس خورشیدی) با کنترل (Close Loop) و به کمک یک مکانیزم گردان با کوبل مستقیم به مولد عمل چرخش جهت خمش متناوب مفتول های استحکام بالا (تا حداکثر 2000µP) طراحی شده است ، دستگاه توانایی خم و باز خم مفتول خیلی نازک 0.3mm تا قطر 12mm را به میزان دلخواه ° 90± (با دقت بالا) و همچنین با استفاده از زاویه سنج دیجیتال مقدار خمش اندازه گیری می گردد ، در این سیستم بدلیل استفاده از مکانیزم سرو با گیربکس دقیق امکان اعمال گشتاور بالا ( 1200N.m ) بدون لقی را محیا می کند.
دستگاه با فک و لقمه گیرهای ویژه با درجه سختی 62 راکول C جهت گیرش مفتول های استحکام بالا در سایز های مختلف (Diameter : 0.3 ,0.5 ,0.7 ,1 ,1.5 ,2 ,3 ,4 ,5 ,6 ,8 mm ) و بالاتر به صورت سفارشی ، جهت تست خمش متناوب ( خم و بازخم Reverse Bend )، متناسب با قطر وایرها مطابق استاندارد DIN 51211 & ISO 7801 طراحی شده است که قابلیت تست همزمان چند نمونه آزمایش متناسب با قطر وایر دارد .
دستگاه مجهز به سیستم کنترلی از نوع PLC به همراه نمایشگر لمسی از نوع HMI با امکانات ویزه و با قابلیت انجام تست به صورت اتومات ، تعریف تست، تنظیمات زاویه خمش (در خم و بازخم) نمایش و کنترل همزمان چندین تست ، نمایش تصویری هشدار و خطا ها ، نمایش و تنظیم سرعت تست ، نمایش گشتاور به صورت لحظه ای ، نمایش و ثبت تعداد دقیق سیکل قبل از شکست و نمایش لحظه ای زاویه خم وایر می باشد.
ضمایم دستگاه شامل 9 جفت لقمه گیر متناسب با قطر وایرها و مطابق با استاندارد ISO 7801 و با رعایت شعاع چرخش ، به همراه ضمائم استوانه ای جهت سایزهای مختلف
برای ایمنی بیشتر دستگاه علاوه بر حفاظ مکانیکی ، میکروسوئیچ های مخصوص قطع اتوماتیک در دستگاه طراحی شده است .
ویژگیهای دستگاه «خم و بازخم دیجیتال
- کنترل نرخ کرنش (Strain Rate): دستگاههای مدرن اجازه میدهند سرعت خم شدن (تعداد چرخه در دقیقه) بهطور دقیق کنترل شود، که این موضوع در ISO 7801 حیاتی است.
- سنسورهای زاویه سنج: دستگاههای دیجیتال، شماره دقیق چرخه (Cycle Count) را تا لحظه شکست (که توسط سنسور گشتاور یا سنسور جابجایی تشخیص داده میشود) ثبت میکنند.
- قابلیت تست سایز های مختلف وایر: فک های دستگاه بگونه ای طراحی شده است که قابلیت نصب لقمه گیرهای مختلف وجود دارد و همزمان بیش از یک تست را انجام میدهد
- دقت شمارش چرخه: دستگاه قابلیت توقف خودکار (Auto-stop) در لحظه مشاهده ترک یا شکست را دارد و در تست های که بیش از یک نمونه ، فقط شمارش نمونه شکسته شده متوقف میشود .
محصولات مرتبط
این دستگاه برای تست و کنترل کیفی و بررسی استحکام شکست در تست خم و باز خم متناوب وایر ( خم معکوس ) مطابق با استاندارد DIN 51211 and ISO 7801 طراحی شده است و موارد ذیل کاربرد دارد .
1. کنترل کیفیت مواد اولیه (Raw Material Quality Control):
- صنایع تولید سیم و مفتول: کارخانههای تولیدکننده سیمهای فولادی استحکام بالا ، مسی، آلومینیومی و آلیاژهای دیگر، از این دستگاهها برای اطمینان از کیفیت سیم تولیدی خود استفاده میکنند. قبل از اینکه سیم وارد مراحل بعدی تولید (مانند کشش، بافت، یا روکشکاری) شود، تست خم معکوس انجام میشود تا مشخص شود آیا سیم قابلیت تحمل خمشهای لازم در فرآیندهای بعدی یا در کاربرد نهایی خود را دارد یا خیر.
- تولیدکنندگان فنر و محصولات سیمدار: کارخانههایی که فنر، سیم خاردار، سیم جوش، توری فلزی، یا قطعات فلزی شبیه به سیم تولید میکنند، برای اطمینان از مقاومت محصولاتشان در برابر خمش و تغییر شکل، این تست را انجام میدهند.
2. تحقیق و توسعه (Research and Development – R&D):
- توسعه آلیاژهای جدید: محققان در دانشگاهها و مراکز صنعتی، با استفاده از این دستگاهها، رفتار آلیاژهای جدید سیم را تحت تنشهای خمش متناوب بررسی میکنند. این اطلاعات به آنها کمک میکند تا بفهمند آیا ترکیب شیمیایی یا فرآیند تولید جدید، خواص مکانیکی مطلوب را ایجاد کرده است یا خیر.
- بهینهسازی فرآیندهای تولید: مهندسان ممکن است با تغییر پارامترهای فرآیند تولید (مانند دما، سرعت کشش، یا عملیات حرارتی)، تأثیر آن را بر قابلیت خم شدن سیم بسنجند.
3. صحهگذاری و انطباق با استانداردها (Validation and Compliance):
- اخذ گواهینامههای کیفی: بسیاری از استانداردها (مانند ISO 7801، ASTM A370 برای آرماتورها، یا استانداردهای خاص خودروسازی و هوافضا) تستهای خمش و خم و باز خم را الزامی میکنند. تولیدکنندگان برای اثبات انطباق محصولات خود با این استانداردها، از این دستگاهها برای انجام تستهای روتین و ارائه گزارش به نهادهای صدور گواهینامه استفاده میکنند.
- بررسی ادعاهای تولیدکنندگان: در برخی موارد، مشتریان یا ناظران پروژه از این تستها برای راستیآزمایی ادعاهای فروشندگان یا تولیدکنندگان در مورد کیفیت و دوام محصولات استفاده میکنند.
4. عیبیابی (Troubleshooting):
- تشخیص مشکلات کیفی: اگر در فرآیند تولید یا در محصول نهایی مشکلی (مانند شکنندگی غیرمنتظره، یا ترک خوردن) رخ دهد، این تست میتواند به تشخیص اینکه آیا مشکل از ماده اولیه و خواص آن است یا خیر، کمک کند.
- تجزیه و تحلیل شکست: در صورت وقوع شکست در قطعات سیمدار در حین استفاده، تست خم معکوس میتواند بخشی از فرآیند تجزیه و تحلیل علت شکست باشد تا مشخص شود آیا ماده اولیه از ابتدا دارای نقص بوده است.
5. کاربردهای خاص (Specific Applications):
- صنعت خودروسازی: تست سیمهای مورد استفاده در سیستمهای برقی خودرو، کابلهای کنترل، یا حتی فنرهای کوچک.
- صنعت الکترونیک: تست سیمهای بسیار ظریف مورد استفاده در مدارهای الکترونیکی یا کابلهای اتصال.
- صنایع ساختمانی: (البته بیشتر برای آرماتورها که استانداردهای متفاوتی دارند، اما اصول مشابه است) تست خم سیمهای مورد استفاده در میلگردها یا مشهای فولادی.
- صنعت هوافضا: تست سیمهای خاص با مقاومت بالا که باید در شرایط سخت از نظر خمش و تغییر شکل مقاومت کنند.
خلاصه کاربرد در یک جمله:
این دستگاهها ابزاری حیاتی برای ارزیابی قابلیت تغییر شکل و مقاومت در برابر خستگی (fatigue resistance) مواد سیمدار هستند و در تمام مراحلی که کیفیت و رفتار مکانیکی سیم اهمیت دارد، از تولید اولیه گرفته تا اطمینان از عملکرد نهایی محصول، نقش کلیدی ایفا میکنند.
