- عملكرد سيستم بصورت سروالكتريكال با بکارگیری Ball Screw
- مجهز به تجهیزات تست کشش گرم پلیمرها ( محفظه دما ، سیستم کنترل ، رابط ویژه و فک های مخصوص ) جهت تست در دمای حداکثر 200ºC
- قابلیت تست کشش گرم ( High-Temperature Tensile Test ) و بررسی استحکام کششی پلاستیک و کامپوزیت تحت شرایط دمای بالا
- دیگر قابليت های دستگاه : تست های كشش (Tensile)، فشار (Compression)، تكراري (Cyclic)، خمش (Bending)، چسبندگي (Peeling)، پارگي Tear)، خزش (Creep) و رهايش (Relaxation) در شرایط محیط مطابق با استانداردهاي بين المللي ASTM , DIN , EN , ISO , JIS قابلیت نصب انواع فک و فیکسچر های تخصصی
- دارای لودسل دقیق کلاس 0.5 به ظرفیت 2000kgf
- مجهز به خط دیجیتال برای اندازه گیری جابجایی کراس هد دستگاه (Extension resolution 0.01 µm)
- موتور و درایور از نوع AC Servo با سیستم کنترلی Close Loop
- کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal Processing) بدون محدودیت در نوع PC
- دارای نرم افزاری قدرتمند JADOO-Controller تحت ویندوز علاوه بر کشش گرم جهت انجام تست های کشش ، فشاری، خزش، سیکلیک، استپ و ارائه ی گزارش کامل از تست بدون محدودیت و همچنین ترسیم گراف های معادل ( Force–Extension, Stress-Elongation, Force-Time, Extension- Time )
- بازه کنترل سرعت دستگاه (mm/min) 0.001-1000 به صورت Real-Time و قابلیت کنترل سرعت به صورت پیشرفته با متدهای (نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت، نرخ تنش ثابت، نرخ کرنش حقیقی ثابت (True Strain)، نرخ تنش حقیق ثابت (True Stress)) در صورت داشتن نرم افزار JADOO
- نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری
- نصب آسان و پینی انواع فیکسچر و فک های تخصصی (کششی، فشاری، خمشی، چسبندگی و …)
- مجهز به صفحه کیبرد کنترلی سیار دستگاه

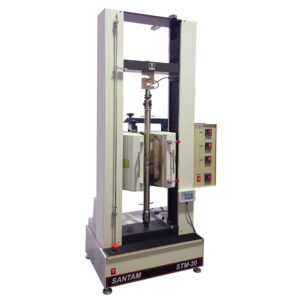

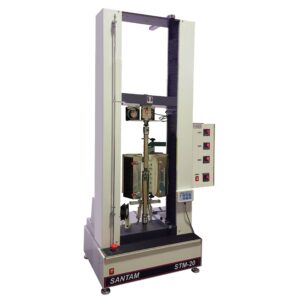

دستگاه تست کشش STM-20 تجهیز شده به محفظه تست کشش گرم ، عملکرد دستگاه سروالکتریکال با بکارگیری Ball Screw و موتور و درایور سرو AC می باشد ، جهت اندازه گیری دقیق نیرو از لودسل به ظرفیت 2ton با کلاس 0.5 (حداکثر خطا %0.5 عدد خوانده شده در بازه %2 تا % 100 ظرفیت لودسل) مطابق استاندارد EN 10002, ISO 7500 استفاده شده است.
مجهز به محفظه دمایی به صورت مکعب مستطیل با فضای مناسب و سیستم گرمایش مجزا منطقه ای (جهت یکنواختی دما و رعایت گرادیان درجه حرارت) با حداکثر 200ºC طراحی شده است . ناحیه (Zone) حرارتی توسط کنترلر دیجیتال و دمای کوره با درجه تفکیک 0.1ºC بصورت دقیق کنترل می گردد، همچنین یک سنسور جهت اندازه گیری مستقیم دمای نمونه آزمایش بر روی سمپل نصب می باشد و کنترل دمای بالک کوره با فیدبک از دمای نمونه آزمایش کنترل می گردد ، برای کاربری آسان و خارج کردن کوره از دهنه دستگاه به صورت کشویی مکانیزم خاصی طراحی شده است .
دستگاه دارای سنسور جابجایی بدون محدودیت کورس با درجه تفکیک 0.03µm Extension resolution درحالت بی باری و دقت اندازه گیری بهتر از 0.05mm در تمام کورس می باشد همچنین سرعت دستگاه جهت تست در بازه ی (mm/min) 0.001-1000 می باشد. از لحاظ سخت افزاری قابلیت نصب انواع لودسل با ظرفیت کم جهت افزایش دقت اندازه گیری به آسانی قابل انجام می باشد ، پس از نصب لودسل دستگاه به بصورت اتوماتیک ظرفیت و مدل لودسل را شناسایی و تنظیمات لازم انجام میگیرد .
با نرم افزار تحت ویندوز JADOO امکان تست کشش گرم به صورت ریت کنترل با دو روش نیرو ثابت Constant force و تنش ثابت Stress Constant مطابق استانداردهای مربوطه میسر می باشد
Load Rate Control for all of machine instrument و Control (Force• , Stress•, Extension•, Strain•,… = cte)
جهت تست کشش گرم فک های تخصصی جهت گیرش نمونه های پلیمری و فلزی تاحداکثر دمای کوره قابل ارائه می باشد.
دیگر قابلیت های نرم افزاری و سخت افزاری دستگاه مانند دستگاههای تست کشش سرو الکتریکال سری STM می باشد
محصولات مرتبط
ترسیم نمودار تنش و کرنش در تست کشش تحت شرایط گرم و بررسی خواص مکانیکی مربوطه ( تنش تسلیم ، استحکام نهایی ، میزان کرنش ، قابلیت تغییر فرم پلاستیک ، چقرمگی ، درصد ازدیاد طول و .. ) و همچنین مقایسه مقادیر بدست آمده با تست های تحت شرایط محیط ، در فرایند های تولیدی و تحقیقات و کنترل کیفی قطعات پلیمری کاربرد گسترده ای دارد .
همچنین با بدست آوردن این اطلاعات میتوان مقدار استحکام ماده و خواص شکل پذیری و نوع شکست آن را بررسی نمود
| – مراکز تحقیقاتی پلیمر ( پلاستیک و کامپوزیت )
– تولید کننده های قطعات پلیمری |
– صنایع پلیمری خودرو
– دانشگده های مهندسی ( پلبمر و مکانیک ) |
قابلیت های نرم افزارSoftware JADOO
- نرم افزار ویژه تحت سیستم عامل Windows با قابلیت تعریف انواع تست ها مانند خزش ،کشش، فشار، خمش، تکراری، مرحله ای، رهایش و ارائه گزارش با امکانات و قابلیتهای ویژه مطابق با مشخصات فنی مندرج در کاتالوگ و شرح ذیل :
- قابلیت اعمال سرعت بصورت پیشرفته Control Rate در متد های مختلف:
- نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت ، نرخ تنش ثابت
- نرخ کرنش حقیقی ثابت (True Strain)
- نرخ تنش حقیقی ثابت (True Stress)
- قابلیت کنترل و گرفتن فیدبک از اکستنسومتر در بار گذاریهای تغییر مکان ثابت ، کرنش ثابت و کرنش حقیقی ثابت
- قابلیت اعمال پیش بار با تمام مولفه های مهندسی Force, Extension … ، Stress
- تست تکراری (Cyclic ) : قابلیت تست با نرخ های مختلف ( نیرو جابجایی، تنش و کرنش ) و اعمال محدودیت های کنترلی Limit بدون محدودیت سیکل
- تست مرحله ای (Step ) : قابل تعریف سرعت مجزا با هر نوع نرخ ( نیرو-جابجایی-کرنش ) و با هر نوع Set point ( نیرو-جابجایی-کرنش )
- تست پیشرفته خزش ( Creep) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
- قابلیت تست رهایش (Relaxation) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
- قابلیت تعریف سرعت دوم تست براساس پارامترهای مختلف
- قابلیت تعین نرخ داده برداری در زمان جهت تست های کوتاه و بلند مدت
- مجهز به ضرایب کنترلی PID جهت تمام واحد های کنترلی ( سرعت ، جابجایی ، نیرو ، کرنش و ضرایب داریور )
- گزارش گیری Report : قابلیت تعریف هر نوع نقطه در گراف بدون محدودیت و به دلخواه اپراتور و یا به صورت تعاریف مهندسی مطابق استاندارد مربوطه
- قابلیت تعیین گزارش های مدل الاستیسیته برای نقاط دلخواه
module Elastic Offset module , ،Secant module , Tangent module
- ترسیم نمودار براساس
Force-Extension ، Stress-Elongation ، Force-Time ،Time-Extension ، Stress-Time ،Elongation-Time ، Stress-Strain
- قابلیت نمایش چند گراف همزمان و مقایسه و گزارش گیری پارامترهای مختلف
- ترسیم نمودار و نمایش واحد های نیرو روی صفحه نرم افزار به صورت دیجیتال و گراف برحسب واحدهای g ، kg ، N ، kN ، lb ، Ton-Force،dN
- قابلیت تعریف ابعاد نمونه های مختلف در نرم افزار برحسب پارامترهای مختلف
