- مجهز به کراس هد جانبی جهت تست با ظرفیت های کم
- عملكرد سيستم بصورت سروالكتريكال با بکارگیری Ball Screw
- قابليت هاي تست دستگاه شامل: تست كشش (Tensile)، فشار (Compression)، تكراري (Cyclic)، خمش (Bending)، خزش (Creep)، رهايش (Relaxation) مطابق با استانداردهاي بين المللي ASTM, DIN, EN , ISO, JIS قابلیت نصب انواع فک تخصصی و قابلیت نصب کوره و انجام تست گرم تا دمای 1000ºC (در صورت تهیه ضمائم مربوطه)
- دارای لودسل دقیق کلاس 0.5 به ظرفیت 15000kgf
- مجهز به خط دیجیتال برای اندازه گیری جابجایی کراس هد دستگاه Extension resolution 0.1 µm
- موتور و درایور از نوع AC Servo با سیستم کنترلی Close Loop
- کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal Processing) بدون محدودیت در نوع PC
- دارای نرم افزاری قدرتمند JADOO-Controller تحت سیستم عامل ویندوز جهت انجام تست فشاری، خزش، سیکلیک، استپ…و ارائه ی گزارش کامل از تست بدون محدودیت و همچنین ترسیم گراف های معادل ( Force–Extension, Stress-Elongation, Force-Time, Extension-Tim )
- بازه کنترل سرعت دستگاه (mm/min) 0.001-500 به صورت Real-Time و قابلیت کنترل سرعت به صورت پیشرفته با متدهای (نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت، نرخ تنش ثابت، نرخ کرنش حقیقی ثابت (True Strain)، نرخ تنش حقیق ثابت (True Stress)) در صورت داشتن نرم افزار JADOO
- نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری در قیمت کراس هد جانبی و یا زیر فک اصلی دستگاه
- قابليت نصب انواع اكستنسيومتر کششی و فشاری و خمشی
- قابلیت نصب انواع محفظه دمای مثبت
- نصب آسان و پینی انواع فیکسچر و فک های تخصصی (کششی، فشاری، خمشی و ….)
- مجهز به صفحه کیبرد کنترلی سیار دستگاه
- با تکراری پذیری بالای نتایج
- کاربری آسان و قابل نصب بر روی زمین

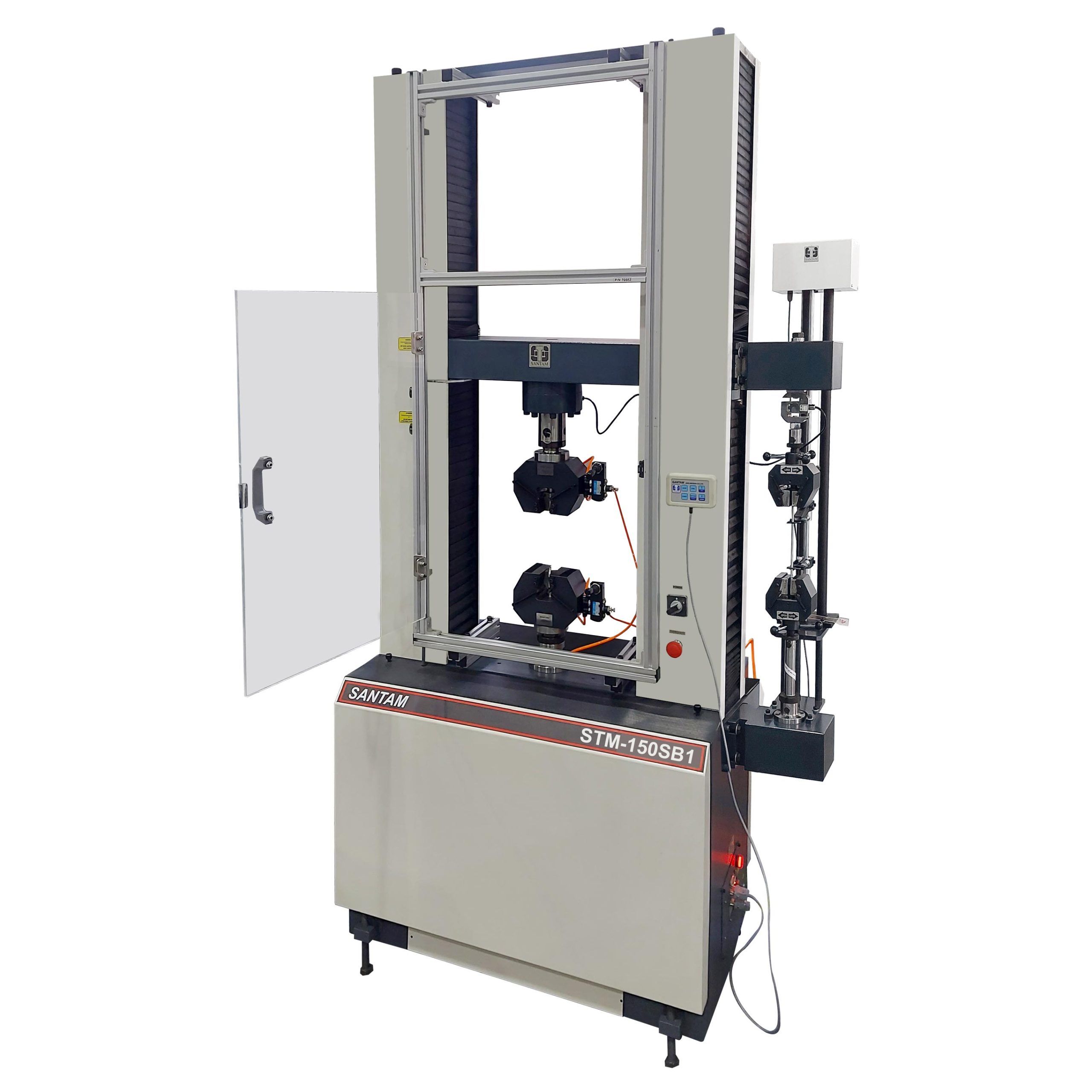

دستگاه فوق یک دستگاه ویژه بوده که یک کراس هد جانبی جهت نصب فک و ضمائم با ظرفیت کمتر کم طراحی شده است ، حسن این دستگاه بالا رفتن سرعت در تست قطعات مختلف بوده ، می توان با فک های اصلی دستگاه تست های با ظرفیت بالا انجام داد و در کراس هد جانبی بدون باز و بسته کردن فک و لودسل دستگاه تست های با ظرفیت کم انجام گردد ، .
عملکرد این دستگاه بصورت سروالکتریکال بوده و جهت کنترل نیرو از بازخورد لودسل و جابجایی دقیق فکها استفاده می نماید. با بکار بردن موتور و درایور سرو به عنوان محرک، دقت کنترل افزایش پیدا کرده و با بهره گیری از باز خورد از انکودر، انجام تست در بازه ی گسترده ای از سرعت (mm/min) 0.001-500 قابل انجام می باشد.
قاب صلب دستگاه (Load Frame)طوری طراحی شده است که میتوان انواع فک ها را به آن نصب کرد و تست های مختلف کششی، فشاری، خمشی و … را انجام داد. همچنین جابجائی کراس هد بالا جهت افزایش کورس قابل انجام بوده، این مشخصه امکان تست نمونه ها با تغییرطول های مانند (مانند: تسمه تایم) را می دهد.
استفاده از لودسل دقیق متصل به فک، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکار گیری لودسل 15000kgf از نوع (Low Profile) در این دستگاه تاثیر نیروهای جانبی اعمالی به لودسل را نیز به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در حین تست می گردد. لودسل در کلاس 0.5 باحداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل مطابق استاندارد EN 10002 , ISO 7500(به همراه برگه کالیبراسیون شرکت سنتام) می باشد که در نتیجه این دستگاه خطا را به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست می گردد.
دستگاه مجهز به سنسور جابجایی بدون محدودیت کورس با درجه تفکیک 0.1µm Extension resolution و دقت 0.05mm امکان تثبیت دقیق سرعت آزمون در محدوده وسیع سرعت را فراهم می کند و به اپراتور این امکان را میدهد که تستهای متنوعی را در زمینههای مختلف انجام دهد. ارائه گزارش کامل از تست بدون محدودیت و ترسیم گرافهای معادل پس از انجام تست اصلی مانند: Force-Extension, Stress-Elongation, Force-Time, Time-Extension, Stress-Time, Elongation-Time .
از جمله ابزارهای کمکی دیگر استفاده از انواع اکستنسومترها با درجه تفکیک بالا می باشند که جهت سنجش بسیار دقیق کرنش از نمونه (بجای جک) میباشد. برای این منظور دستگاه میتواند از نرم افزارهای تولیدی شرکت سنتام به نام STM Controller و نرم افزار قدرتمند JADOO استفاده نماید. در صورت استفاده از نرم افزار JADOO، دستگاه نه تنها میتواند جابجائی را از طریق اکستنسومتر متصل به نمونه بخواند بلکه میتواند در عین حال ، از اکستنسومتر برای باز خورد گرفتن جهت کنترل حلقه بسته (Closed Loop) استفاده نماید و کنترل کامل بر روی نرخ بارگذاری دقیق را داشته باشد.
دیگر مزایای دستگاه قابلیت نصب آسان انواع فیکسچر و فک های تخصصی به صورت اتصال پینی
محصولات مرتبط |
دستگاه کشش 15 تن با کراس هد جانبی جهت تست های کشش، فشار، خمش و … انواع مواد فلزی و پلیمری با ظرفیت های کم و قطعاتی با ابعاد بزرگ تر از شرایط استاندارد دارد ، قابلیت نصب فیکسچر های خاص ، فک های فشاری ، خمشی و محفظه های دمای منفی و مثبت را داشته ، که در آزمایشگاههای کنترل کیفی در صنعت و مراکز تحقیقاتی و دانشگاهی و همچنین آزمایشگاههای خدمات تست مورد استفاده قرار گرفته است ، همچنین دستگاه قادر است خواص مکانیکی طیف وسیعی از مواد را تست نماید که بطور کلی بشرح زیر می باشند:
– کنترل کیفی محصولات کامپوزیتی
– کنترل کیفی انواع محصولات آهنی و غیر آهنی
– تست جوش و اتصالات فلزی
– تست های محصولات بتنی
– تست و کنترل کیفی میلگرد و ورق
– تست پیچ و مهره و اتصالات فلزی
– تست های کششی و فشاری گرم
– تست کشش ورق های فولادی
– تست محصولات فولاد و سیم و کابل ها
– کنترل کیفی لوله ها و اتصالت پلیمری
– تست و کنترل کیفی انواع چسب ، چسب ملات ،چسب کاشی
– تست های کششی و فشاری گرم
– تست فشاری و خمشی سرامیک و نسوزها
– تست انواع قطعات خودرو
