- دستگاه تست خستگی محوری Axial Fatigue Testing Machine به ظرفیت 100kN
- مجهز به همراه میز شیازدار مخصوص ( T-Slot ) جهت نصب فیکسچر های خاص
- عملکرد سروو هیدرولیک (Servo Hydraulic Actuator) به کمک شیر سروو MOOG
- طراحی دستگاه مطابق با استاندارد ماشین های دینامیک ASTM E1942 – ASTM-E466 – ISO 14801
- دقت بالا در اعمال بارهای دینامیکی با انواع کنترل دامنه ی نیرو ثابت، جابجایی ثابت، تنش ثابت و کرنش ثابت
- با قابلیت اعمال بارهای پرودیک و شکل موجهای مانند : سینوسی، مربعی، مثلثی ، دنده اره ای و شکل دلخواه یا الگوی نقاط تصادفی به صورت Pattern ( بار های تلفیقی ) و همچنین تعریف تست در قالب یک طیف “spectrum” .
- قابلیت انجام تست های خستگی سیکل پایین Low Cycle Fatigue (LCF) و همچنین سیکل بالا High Cycle Fatigue (HCF) تحت شرایط دمای منفی
- مجهز به سیستم کنترل PID جداگانه برای هر حالت کنترلی و اعمال دقیق شکل موج تعریف شده در نرم افزار
- استفاده از به روزترین قطعات الکترونیکی با سرعت پاسخ و نمونه برداری بالا همین طور بکارگیری بهترین شیر سرو هیدرولیک
- مجهز به اینترفیس با تکنولوژی DSP و با سخت افزارهای External با فرکانس کاری 5KHz ، کنترل و اندازه گیری نیرو ، تغییر مکان و کرنش (Extensometer) همگی با پاسخ فرکانسی 5KHz به صورت Close-Loop
- استفاده از لودسل دینامیک دقیق از نوع Low Profile جهت کم کردن خطای تاثیر نیروهای جانبی
- مجهز به خط کش الکترونیکی غیر تماسی دیجیتال نصب شده بر روی جک برای تمام کورس با دقت 1µm
- قابلیت نصب انواع اكستنسيومتر (کورس کوتاه و رشد ترک COD Crack ) و قرائت جابجایی به صورت دقیق از روی نمونه آزمایش
- قابلیت نصب فک های کششی، فشاری و خمشی بر روی دستگاه
- قابلیت نصب محفظه های دمای منفی ( سفارشی )
- دارای نرم افزاری قدرتمند SAF-Controller با توانایی کنترل بدون درنگ و آنی (Real Time) و تعریف انواع آزمونها و تست متدها و همچنین ترسیم همزمان نمودار Set point و نمودار واقعی Response جهت بررسی صحت و عملکرد دستگاه در حین تست
- مجهز به تنظیمات خودکار ضرایب کنترلی (PID) Proportional Integral Derivative جهت انواع تست متد
- استفاده از آب بندیهای مخصوص تست دینامیک و دمای بالا جهت Actuator و در نظر گرفتن کلیه قطعات و ابزارهای اندازهگیری و کنترل دستگاه جهت تستهای طولانی مدت
- مجهز به سیستم کنترل شده در گیرش نمونه های حساس یا شکننده
- مجهز به یونیت هیدرولیک و سیستم کنترل مربوطه
- مجهز به جک های جانبی و سیستم گیرش Clamping ( قفل کن هیدرولیکی ) کراس هد متحرک ، جهت اپراتوری راحت
- دارای سیستم جبران ساز خطاهای ناشی از استیفنس (Stiffness) دستگاه و نیروهای اینرسی وارد شده

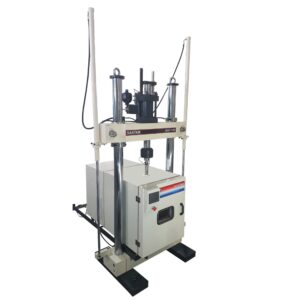

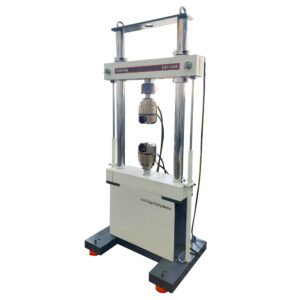

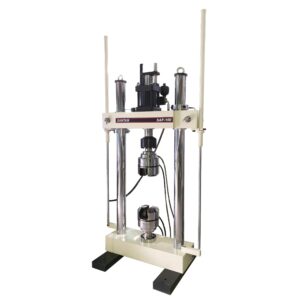

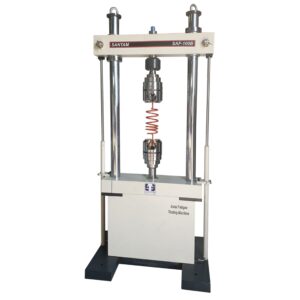

دستگاه تست خستگی محوری عریض مدل SAF-100TS میز پایین ظرفیت 10 تن به همراه میز T-Slot طراحی شده است ، در این مدل خستگی با توجه به فضای بین دو ستون مناسب قابلیت نصب فک و فیکسچر های خاص بروی شیار های میز وجود داشته ، اکچویتور در کراس هد متحرک بالا نصب شده است و لودسل به اکچویتور متصل می باشد .
دستگاه مجهز به یونیت هیدرولیک و ادوات جانبی می باشد که با توجه به سرعت حرکت خطی مورد نیاز یونیت هیدرولیک با دبی مشخص ارائه میگردد ، جهت بدست آوردن سرعت حرکت خطی دستگاه فرکانس تست و میزان جابجایی الزامی می باشد .
امکان انجام تست خستگی و دوام و تعیین عمر بر روی نمونههای مختلف ، مطابق با استانداردها و دستورالعملها از جمله استانداردهای ISO 14242 , ASTM E1942 و … داشته ، جهت اعمال بارهای دینامیکی با الگوهای سینوسی، مثلثی، مربعی ، دندانه اره ای ، با قابلیت تعریف تست های تصادفی (Random) با گرفتن الگوی شکل موج مربوطه (Pattern) و همچنین انجام یک طیف از تست “spectrum”… در محدودهای از نیرو، تغییرمکان، تنش یا کرنش تعریف شده تا فرکانس 100Hz را فراهم میکنند.
استفاده از جدیدترین سختافزارهای الکترونیکی با سرعت پاسخ و داده برداری بالا، بهترین سنسورها و ترانسدیوسرها و دقیقترین شیرهای سرو و استفاده از کنترلر ویژه جهت کنترل بدون درنگ (Real Time) سیستم و نرمافزار قدرتمند با الگوریتمهای بهینهشده کنترلی و پردازش داده برای هر حالت کنترلی و طراحی سیستم هیدرولیکی و مکانیکی خاص جهت تستهای طولانیمدت، دستگاههای سری SAF را قادر میسازد تا بتوان متنوعترین و واقعیترین شرایط را برای تست خستگی قطعات مختلف شبیه سازی و بصورت عملی انجام داد. عملکرد و مکانیزم این نوع دستگاه ها با استفاده از شیرهای سروو (Hydraulic Servo Valve) می باشد و از سیستم سخت افزاری با تکنولوژی DSP با فرکانس بالا استفاده شده است.
پاسخ فرکانسی و نمونه برداری و کنترل سیستم در این دستگاه بسیار بالا بوده به گونه ای که دستگاه در هر 200 میکروثانیه ( 5000 نمونه در ثانیه ) از ابزارهای اندازه گیری نمونه برداری (فیدبک) و کنترل دستگاه را بصورت سیستم حلقه بسته با توجه به کنترل PID انجام میدهد .
ضمنا دستگاه نام برده علاوه بر تست های خستگی مرسوم، تست های ترک (ایجاد و رشد ترک) و تست های استاتیکی را انجام میدهد. دستگاه دارای نرم افزار کامپیوتری خاص و پیشرفته (ارتباط Intranet از طریق پورت LAN با سخت افزار دستگاه ) با قابلیت اعمال بارهای پریودیک با دامنه و فرکانس مشخص و شکل موج های مختلف، اعمال نویز، آفست ،تعداد سیکل اعمالی و تعیین سیکلهای ذخیره سازی بوده همچنین قابلیت تغییر همه پارامترهای تست بصورت آنلاین حین تست وجود دارد و کلیه خروجی های مورد نیاز را گزارش می دهد.
جهت افزایش طول عمر قطعات دستگاه سیستم خنک کاری (Cooling) اینترکولر آبی با مبدل حرارتی صفحه ای که با راندمان بالا جهت دفع حرارت روغن استفاده میشود.
به جهت اپراتوری آسان دستگاه ( تغییر موقیعیت کراس هد میانی ) جک های جانبی به همراه قفلکُن های هیدرولیکی روی دستگاه نصب گردیده است که توسط منوی نرم افزار قابل کنترل بوده
برای ارائه اطلاعات و مشخصات فنی بیشتر ( سرعت حرکت خطی ، فرکانس ، کورس جک ، ضمائم جانبی … ) با واحد فروش شرکت مکاتبه فرمائید.
دستگاه تست خستگی محوری عریض سرو هیدرولیک 10 تن مدل SAF-100TS مجهز به میز شیار دار T-Slot جهت نصب فیسچرهای خاص برای تست های کششی و خمشی و فشاری می باشد و در زمینه های گوناگون تحقیقاتی و کنترل کیفی جهت آزمونهای خستگی، دوام، عملکرد و تعیین عمر قطعات کاربرد گسترده در صنعت دارد که در مراکز تولیدی و تحقیقاتی و خدماتی استفاده میگردد و قابلیت نصب فک کششی وِیژه و فیکسچر های خاص …. ارائه گردد ، که می توان موارد زیر را نام برد.
| – تست ادوات ریلی
– آسفالت و بتن – محصولات کامپوزیت – قطعات فلزی – فنر و دمپر |
– مدول دینامیکی نمونه های لاستیکی
– نمونه های ارتوپدی – انواع قطعات خودرو – تحقیقات دانشگاهی – تحقیقات مهندسی پزشکی , بیوپزشکی |
