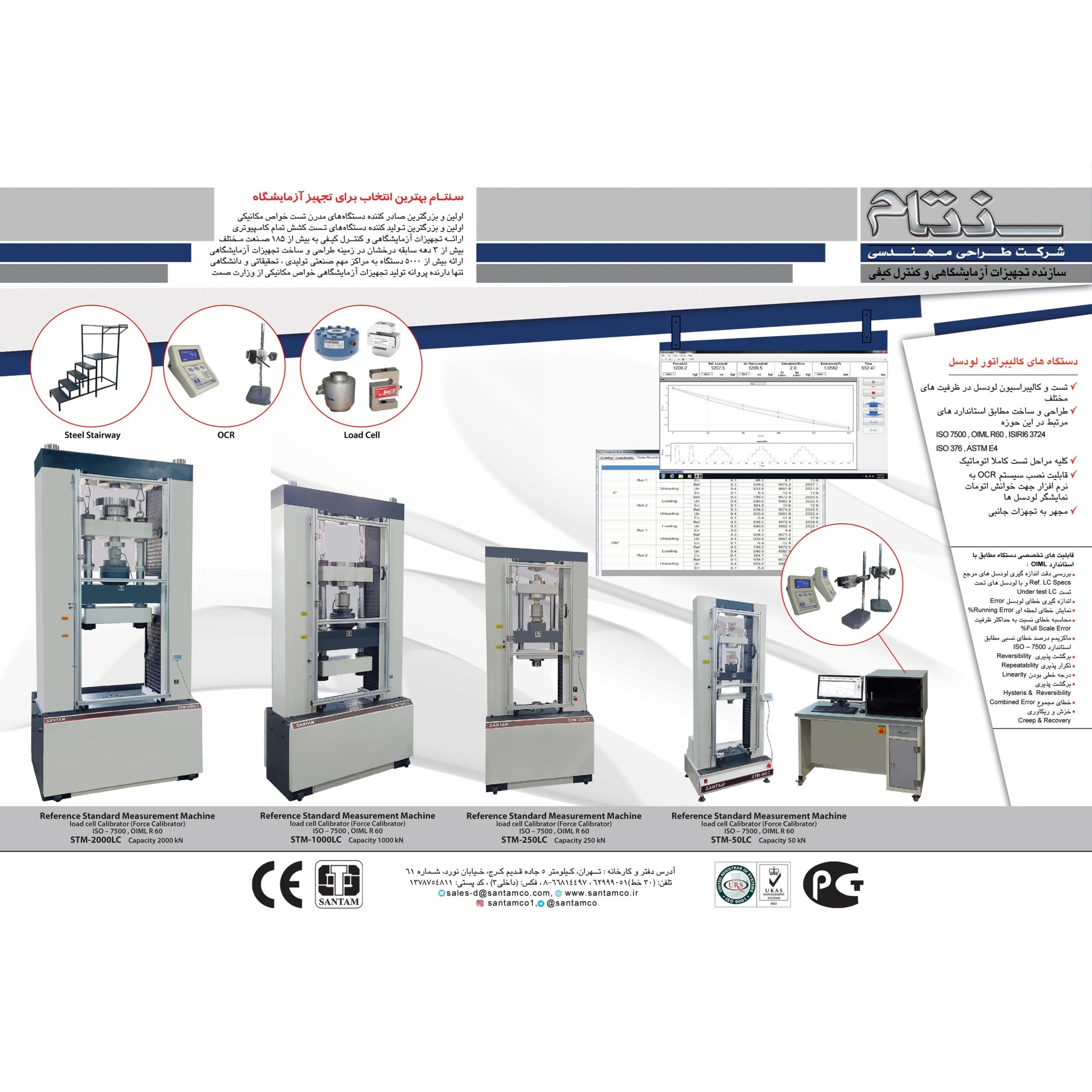

با توجه به نیاز کشور به دستگاه‌های مولد نیرو جهت کالیبره‌کردن و صحه‌سنجی لودسل‌های مرجع با استفاده از لودسل‌های مرجع بالادستی، دستگاه‌های کالیبراتور اندازه‌گیری نیرو، Reference Standard Measurement Machine (RSMM)، برای نخستین بار در ظرفیت‌های مختلف (۵ تا ۲۰۰ تن) به‌صورت ویژه برای سازمان ملی استاندارد ایران، واحد اوزان، طراحی گردید.

وظیفه دستگاه تست کالیبراتور لودسل، اعمال نیروی بسیار دقیق و کنترل‌شده به «لودسل تحت کالیبراسیون» (DUT – Device Under Test) است تا بتوان خروجی آن را با یک «لودسل مرجع» (Reference Standard Load Cell) که دارای گواهی کالیبراسیون با عدم قطعیت (Uncertainty) مشخص است، مقایسه کرد.

این دستگاه مطابق با استانداردهای ISO 376، ISO 7500 و OIML R 60، با مکانیزم سروالکتریکال (به‌جای مکانیزم‌های هیدرولیکی و وزنه‌ای یا Deadweight) طراحی شده است و با عملکردی بسیار دقیق، کاملاً خودکار و پیشرفته، بدون دخالت اپراتور کار می‌کند.

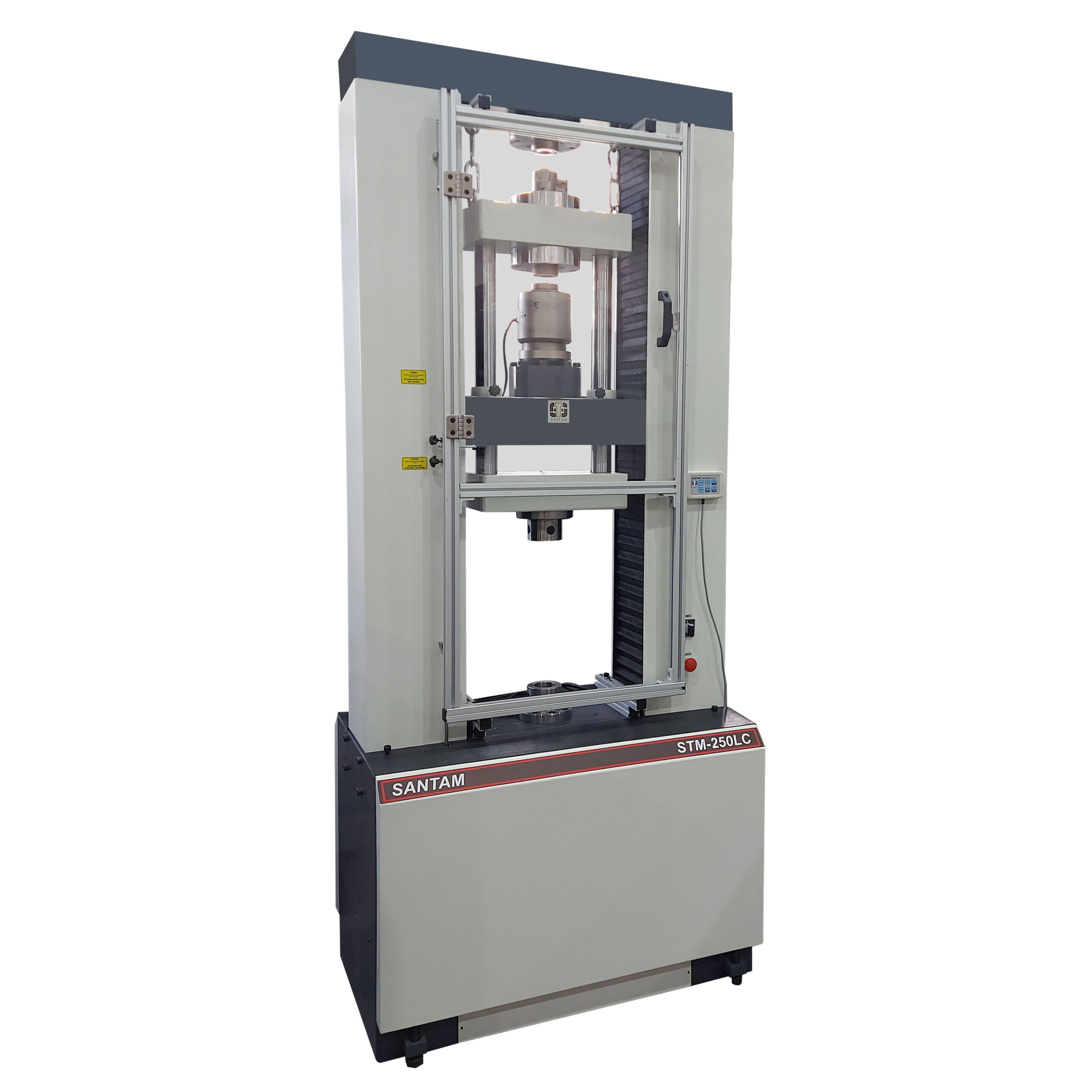

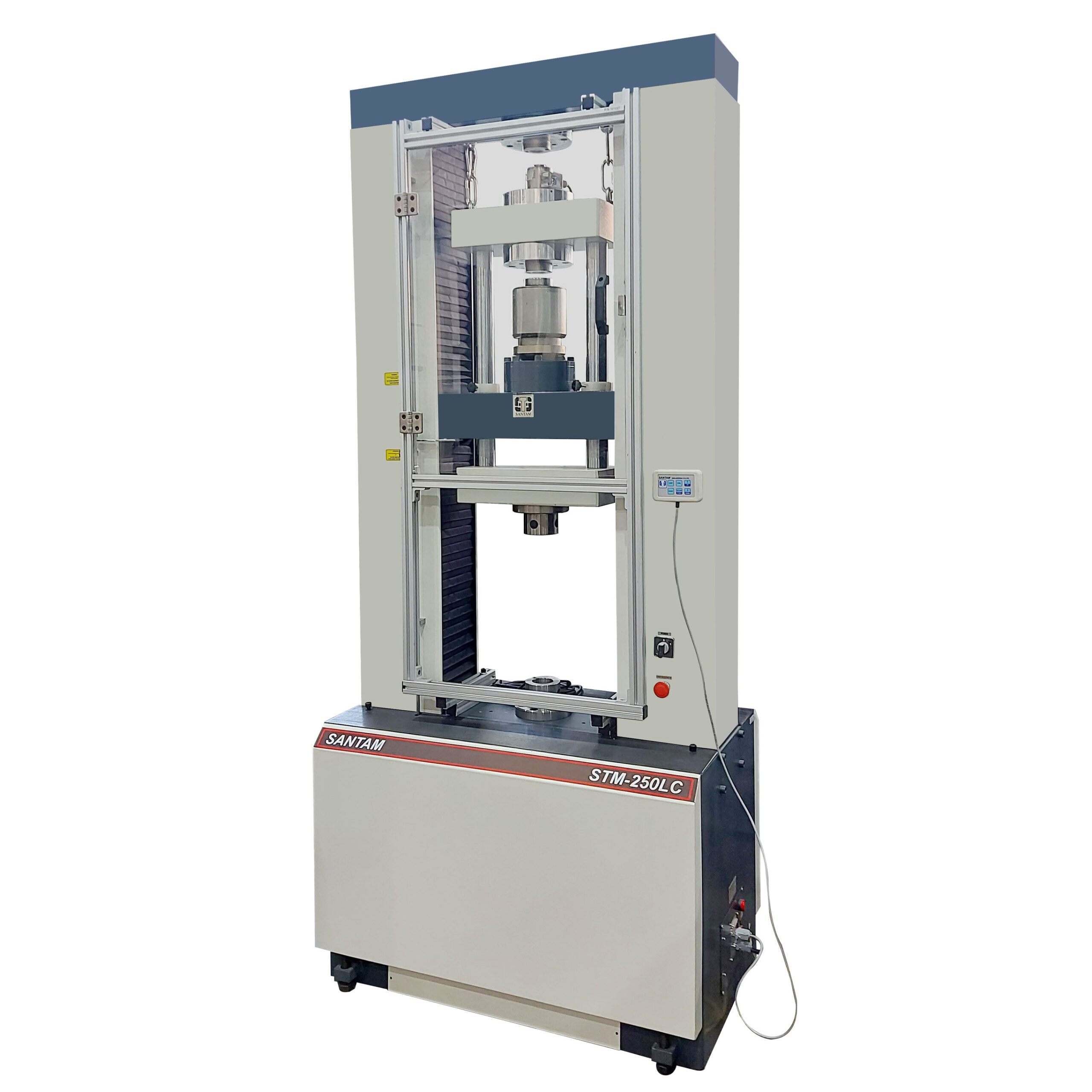

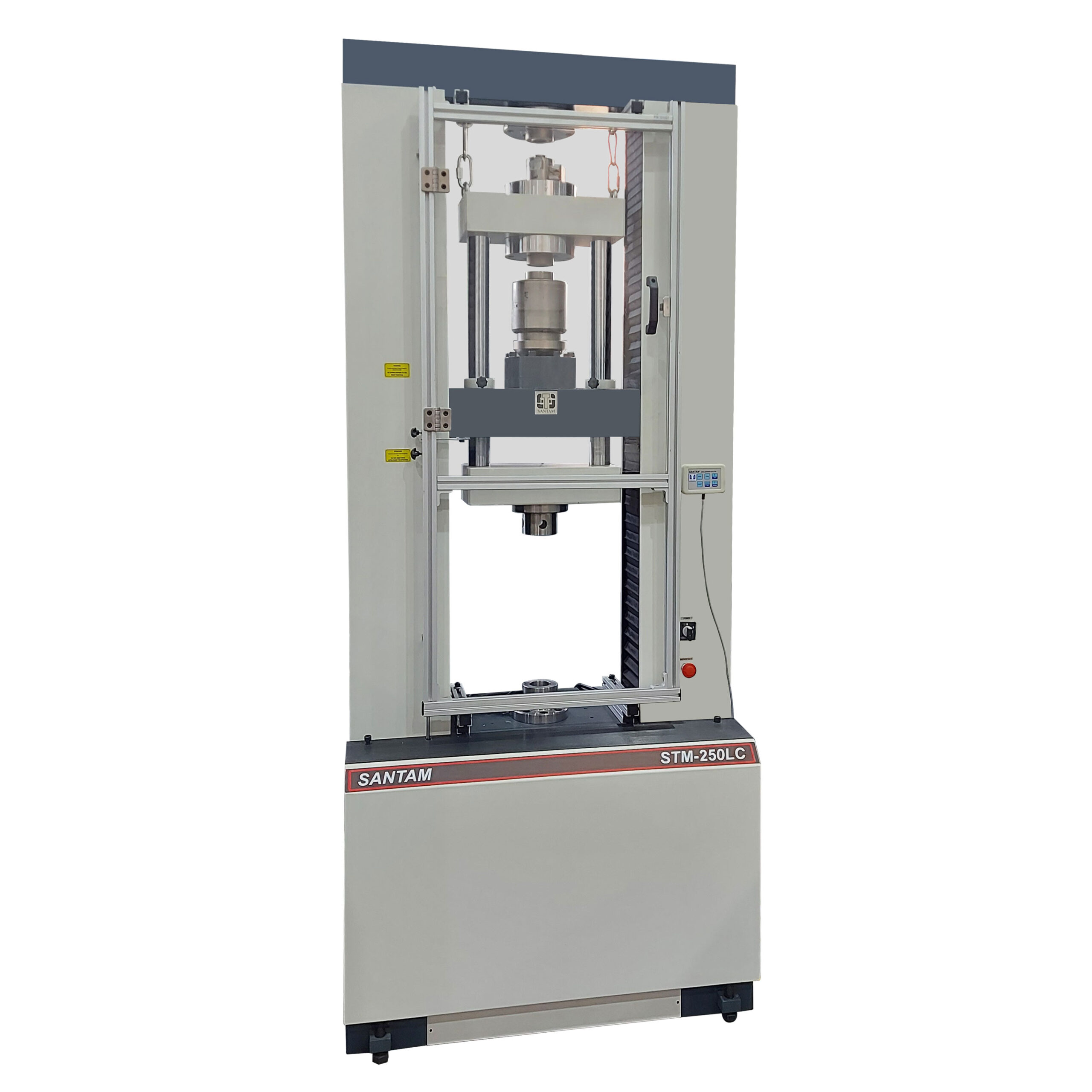

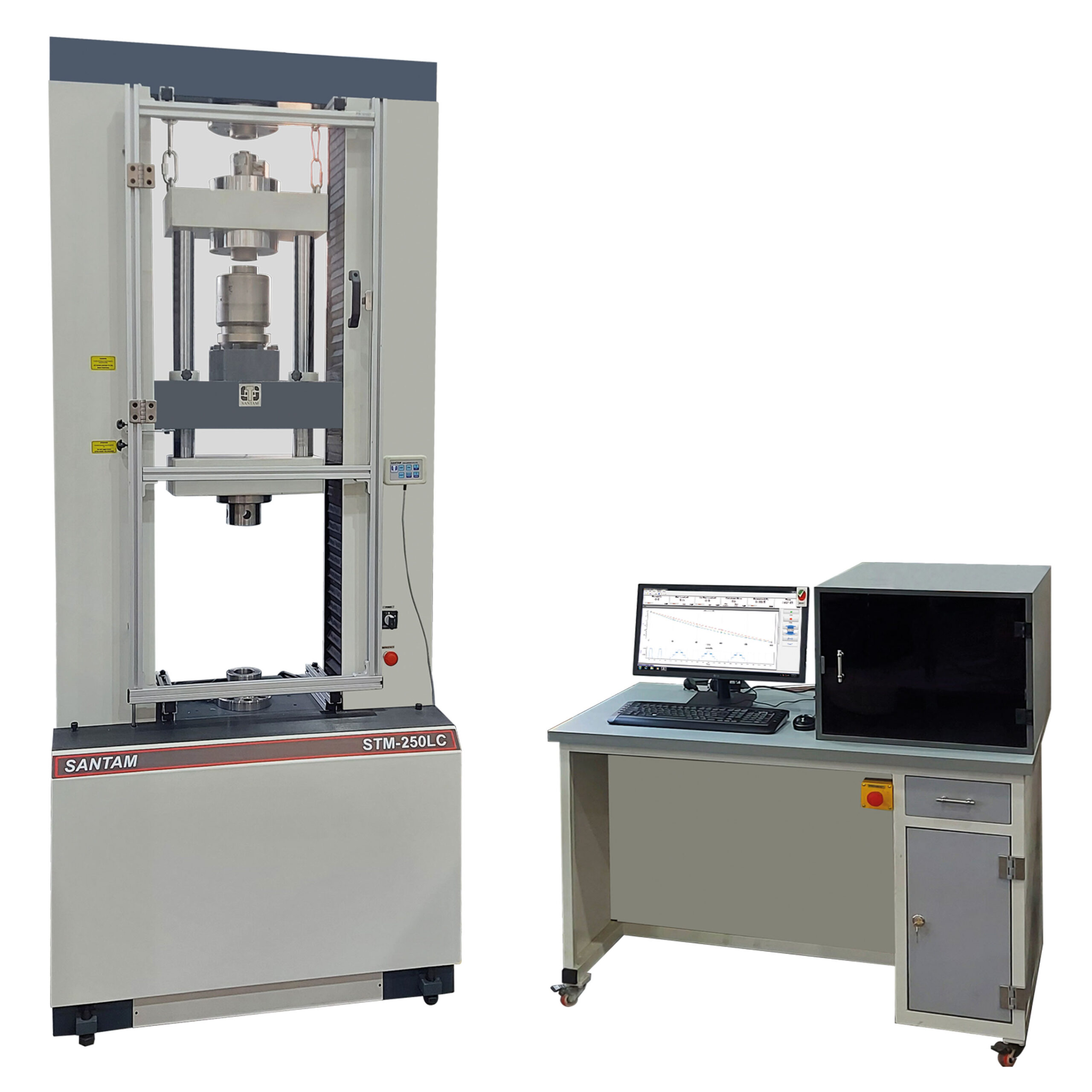

بارزترین مشخصات دستگاه‌های کالیبراتور سری STM-250LC شامل موارد زیر است:

• مکانیزم اعمال بار به‌صورت سروالکتریکال (بال‌اسکرو، موتور و درایور سروو)
• انجام کلیه فرایندهای آزمون به‌صورت کاملاً خودکار و بدون دخالت اپراتور
• حذف خطاهای اندازه‌گیری ناشی از دخالت اپراتور
• دقت بسیار بالا در اعمال نیرو
• کنترل دقیق سرعت و جلوگیری از پدیده اضافه‌جهش (Overshoot) در حین بارگذاری
• قابلیت آزمون لودسل به‌صورت کششی و فشاری
• مجهز به فیکسچر و اتصالات خودردیف‌شونده (Self-Align)
• مجهز به نرم‌افزار قدرتمند و اختصاصی و امکان پیاده‌سازی روش‌های آزمون مطابق با استانداردهای OIML (International Organization of Legal Metrology)
• مجهز به سیستم خوانش نمایشگر لودسل‌ها با استفاده از فناوری OCR و ثبت نتایج در نرم‌افزار
• مجهز به مکانیزم صفحه مدرج برای تغییر زاویه لودسل و آزمون در زوایای ۰، ۱۲۰، ۱۸۰، ۲۴۰ و ۳۶۰ درجه
• قابلیت اندازه‌گیری پارامترهایی مانند خطای غیرخطی‌بودن (Non-linearity)، پسماند (Hysteresis)، اثر دما بر خروجی و بازگشت‌پذیری در کلاس‌های مختلف

انطباق با استاندارد OIML R 60 (ویژه لودسل‌ها):

• قابلیت اجرای خودکار آزمون‌های تخصصی لودسل، شامل بررسی خطای غیرخطی‌بودن (Non-linearity)، پسماند (Hysteresis)، تکرارپذیری و آزمون خزش (Creep Test) در بارهای پایدار
• پشتیبانی از ارزیابی و کالیبراسیون لودسل‌های تجاری و صنعتی در کلاس‌های دقت مختلف، از جمله C3 تا C6

انطباق با استاندارد ISO 376 (ویژه لودسل‌های مرجع و استانداردهای نیرو):

• قابلیت کالیبراسیون و طبقه‌بندی لودسل‌های مرجع در کلاس‌های دقت بالا (Class 00، 0.5 و 1)، با اعمال چرخه‌های بارگذاری دقیق و محاسبه خطای درون‌یابی (Interpolation Error) و بازگشت‌پذیری (Reversibility)

انطباق با استاندارد ISO 7500-1 (ویژه ماشین‌های آزمون کشش و فشار):

• ارائه پروتکل‌های لازم برای کالیبراسیون و ارزیابی سیستم‌های اندازه‌گیری نیروی ماشین‌های آزمون مواد، با هدف تضمین محدوده اندازه‌گیری معتبر و تعیین کلاس دستگاه (Class 0.5، 1 و 2)

ارائه جداول و گزارش‌های آزمون مطابق با استانداردهای ISO 7500، OIML R 60، ISIRI 3724، ISO 376 و ASTM E4

• قابلیت محاسبه خطای نسبی، خطای درون‌یابی و خطای لحظه‌ای، شامل پارامترهای Reversibility، Repeatability، Linearity، Hysteresis، Absolute Error، Relative Error، Combined Error، Creep و Recovery
• قابلیت ترسیم معادله کالیبراسیون و گزارش ضرایب معادله
• قابلیت محاسبه عدم قطعیت گسترده نسبی (Relative Expanded Uncertainty)
• قابلیت خروجی‌گرفتن از نتایج و گزارش‌ها در قالب فایل اکسل

عملکرد دستگاه تست کالیبراتور لودسل به‌صورت سروالکتریکال است و کنترل نیرو با استفاده از بازخورد لودسل و کنترل دقیق جابه‌جایی انجام می‌شود. با به‌کارگیری موتور و درایور سروو به‌عنوان محرک، دقت کنترل افزایش می‌یابد. همچنین، با بهره‌گیری از بازخورد انکودر، انجام آزمون در بازه گسترده‌ای از سرعت‌ها، از 0.001 تا 500 میلی‌متر بر دقیقه (mm/min)، با دقت بالا امکان‌پذیر است.

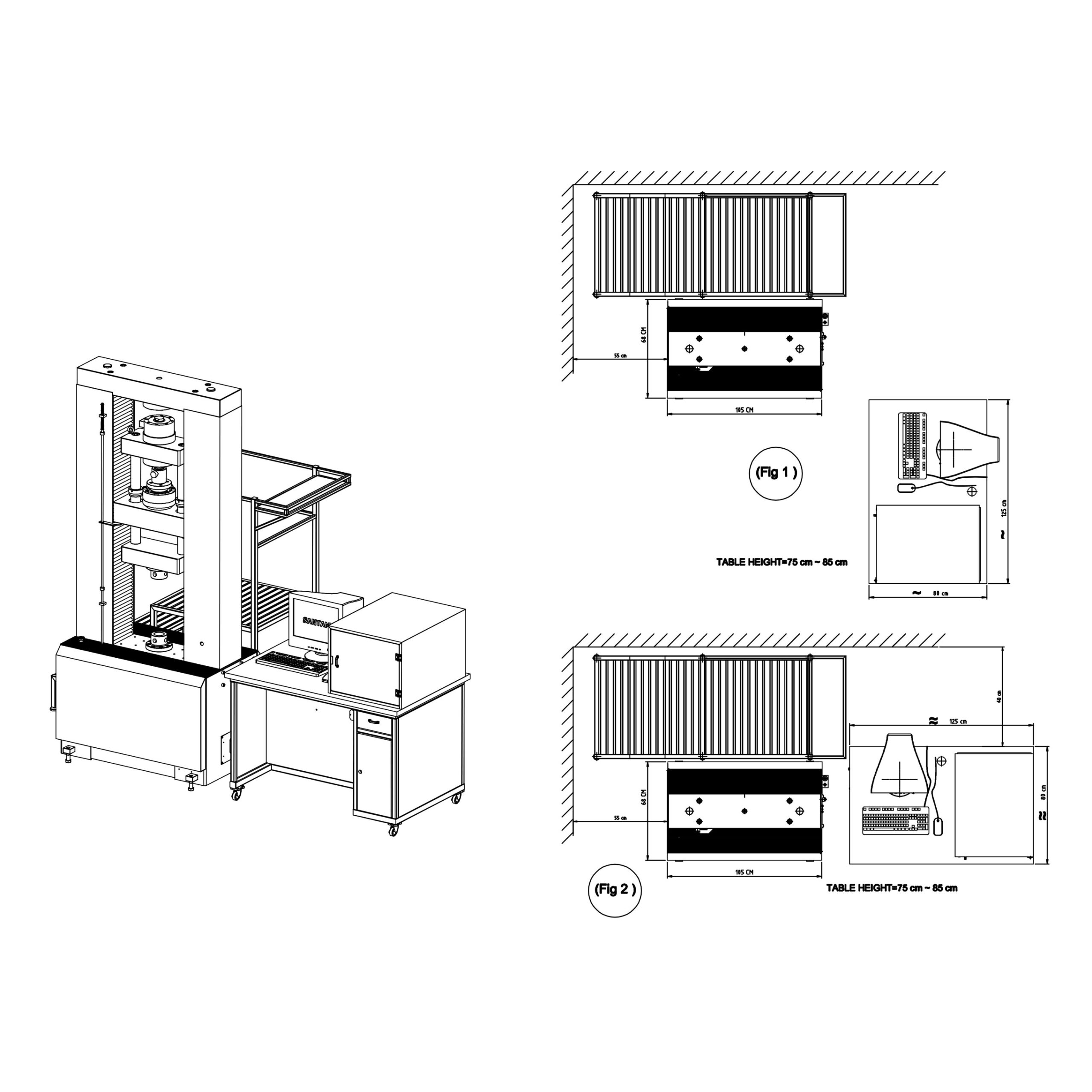

قاب دستگاه (Load Frame) به‌گونه‌ای طراحی شده است که لودسل‌های فشاری و کششی را می‌توان در دو فضای مجزا نصب کرد و مطابق با استانداردهای مربوطه مورد آزمون قرار داد.

دستگاه تست کالیبراتور لودسل مجهز به حسگر جابه‌جایی با کورس حرکتی نامحدود، تفکیک‌پذیری جابه‌جایی (Extension Resolution) برابر با 0.05 µm و دقت 0.05 mm است. این قابلیت، تثبیت دقیق سرعت آزمون را در محدوده وسیعی از سرعت‌ها فراهم می‌کند و دقت کنترل نیروی اعمالی را افزایش می‌دهد.

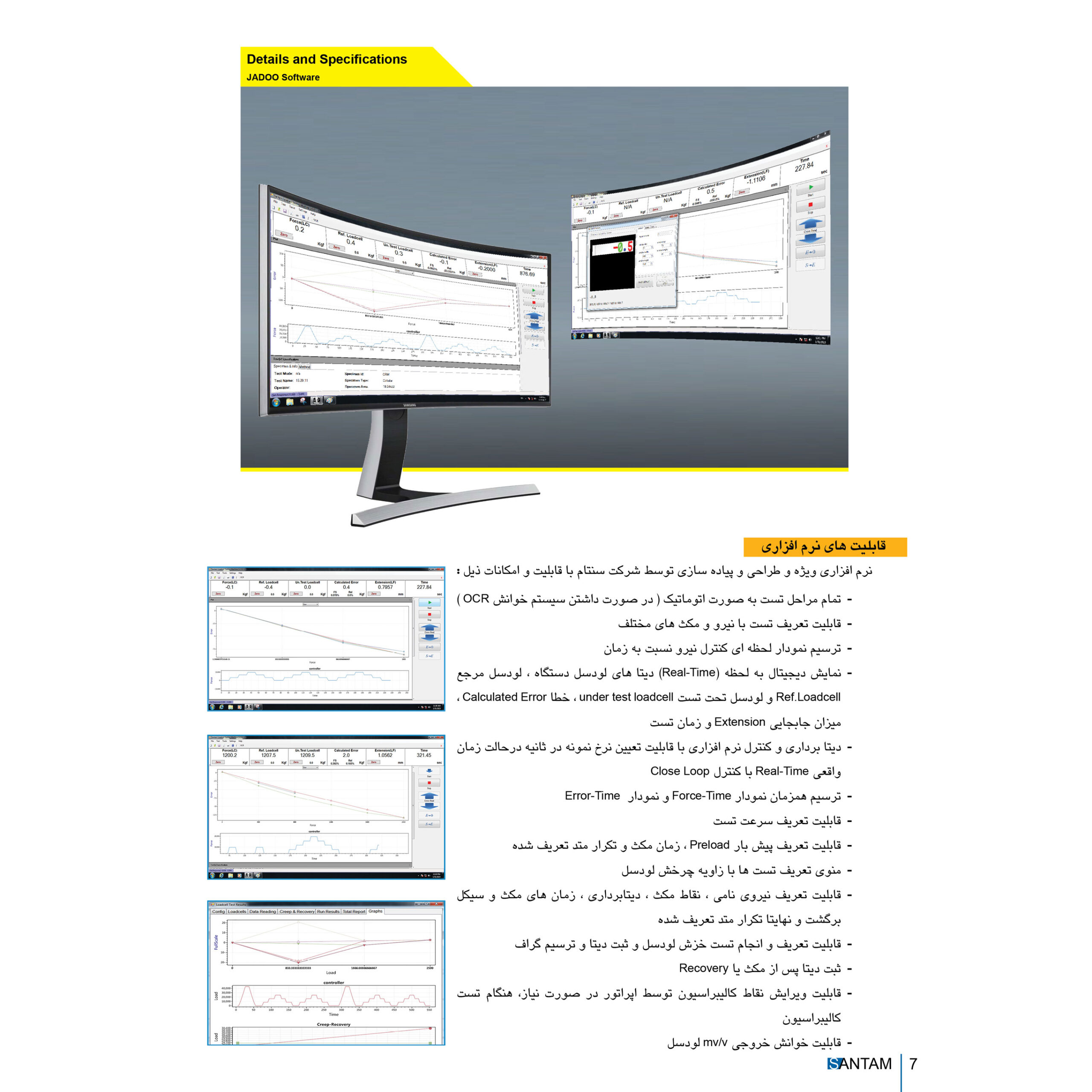

دستگاه کالیبراتور مجهز به نرم‌افزار و سخت‌افزار اختصاصی است که با تعریف روش آزمون (Test Method)، تمام مراحل کنترلی نیرو را به‌صورت خودکار و با استفاده از کنترل حلقه‌بسته (Closed Loop)، بدون تجاوز از حد مجاز و با جلوگیری از پدیده اضافه‌جهش (Overshoot)، اجرا می‌کند.
