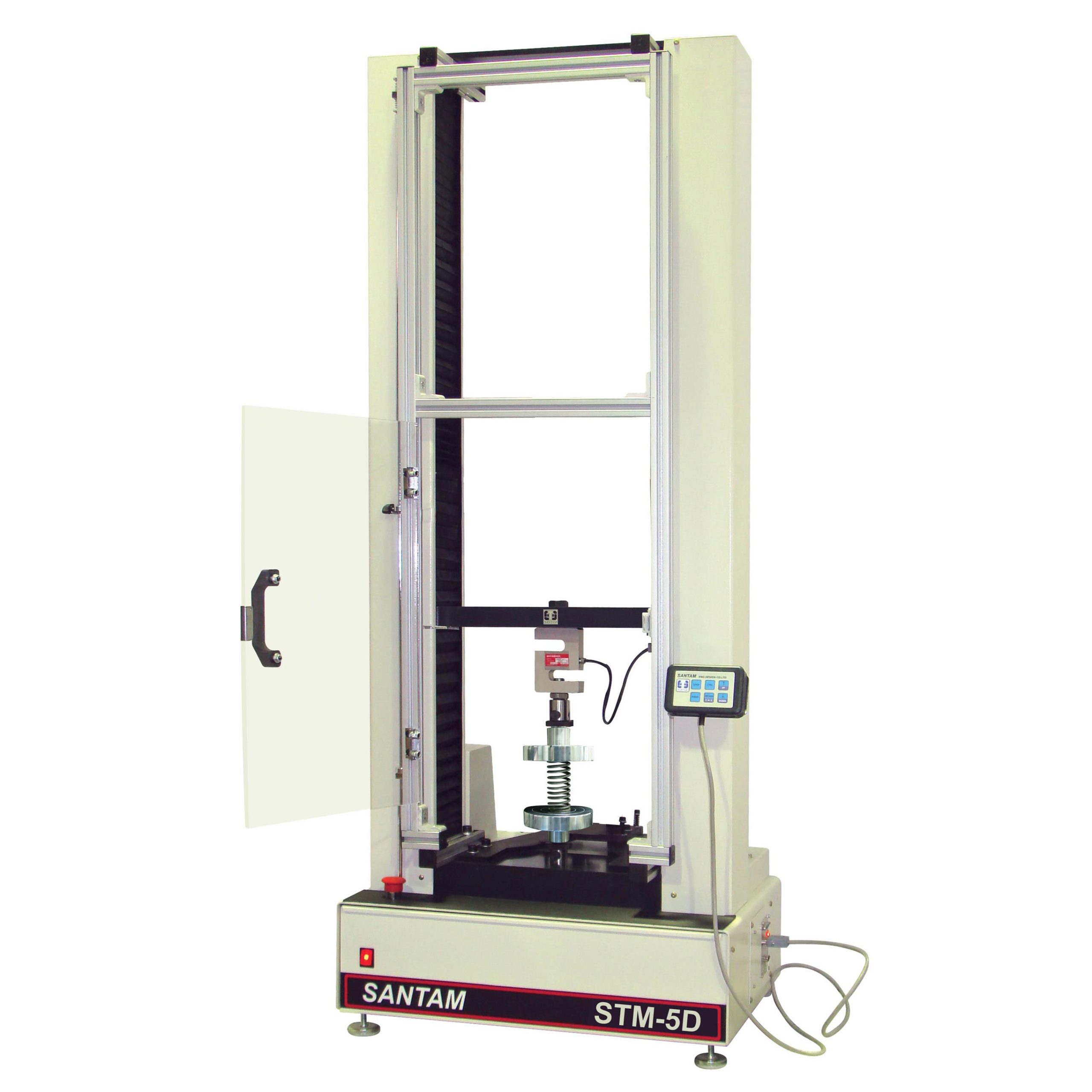

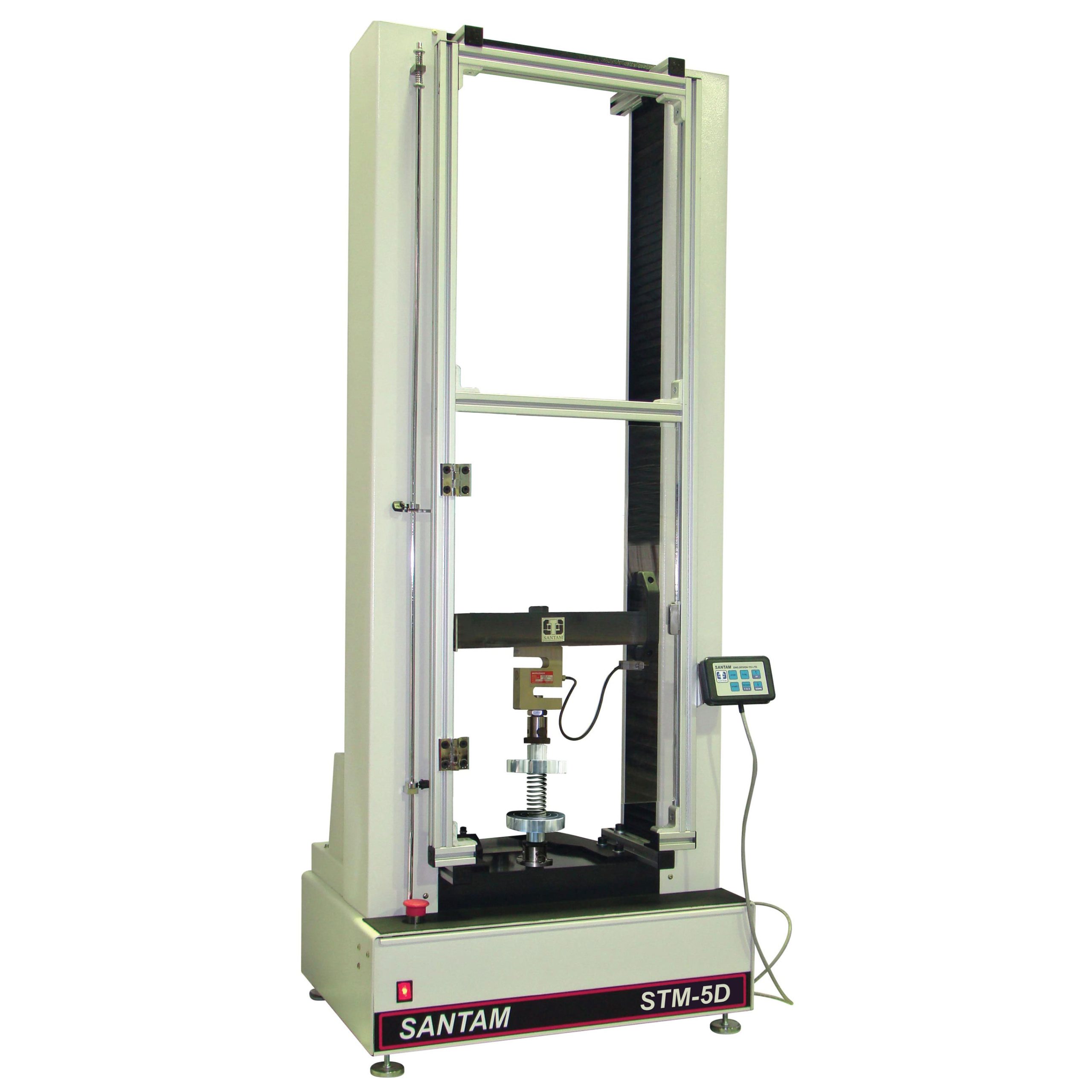

- دستگاه تست فنر Spring testing machine به ظرفیت 500 کیلوگرم
- عملكرد سيستم بصورت سروالكتريكال با بکارگیری Ball Screw (دو ستون)
- قابليت هاي تست دستگاه شامل : تست كشش (Tensile)، فشار (Compression)، تكراري (Cyclic) مطابق با استانداردهاي بين المللي ASTM , DIN , EN , ISO , JIS قابلیت نصب انواع فک و فیکسچر های تخصصی و همچنین نصب کوره و انجام تست های گرم (در صورت تهیه ضمائم مربوطه)
- دارای لودسل دقیق کلاس 0.5 به ظرفیت 500kgf
- مجهز به خط دیجیتال برای اندازه گیری جابجایی کراس هد دستگاه Extension resolution 0.1 µm
- موتور و درایور از نوع AC Servo با سیستم کنترلی Close Loop
- کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal Processing) بدون محدودیت در نوع PC
- دارای نرم افزاری قدرتمند JADOO-Controller تحت سیستم عامل ویندوز جهت انجام تست فشاری، خزش، سیکلیک، استپ…و ارائه ی گزارش کامل از تست بدون محدودیت و همچنین ترسیم گراف های معادل ( Force–Extension, Stress-Elongation, Force-Time, Extension-Time )
- بازه کنترل سرعت دستگاه (mm/min) 0.001 -1000 به صورت Real-Time و قابلیت کنترل سرعت به صورت پیشرفته با متدهای (نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت، نرخ تنش ثابت، نرخ کرنش حقیقی ثابت (True Strain)، نرخ تنش حقیق ثابت (True Stress)) در صورت داشتن نرم افزار JADOO
- نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری
- نصب آسان و پینی انواع فیکسچر و فک های تخصصی (کششی، فشاری و …)
- مجهز به صفحه کیبرد کنترلی سیار دستگاه
- با تکراری پذیری بالای نتایج
- کاربری آسان و قابل نصب بر روی میز
این دستگاه طراحی شده برای تست های استاتیک محوری (Axial) فشاری و کششی فنر لول و بدست آوردن ضریب K فنر و منحنی هیسترزیس ( تخمه مرغی )با کاربری آسان و سریع و استفاده در خط تولید و یا آزمایشگاه
عملکرد این دستگاه بصورت سروالکتریکال بوده و جهت کنترل نیرو از بازخورد لودسل و جابجایی دقیق فکها استفاده می نماید. با بکار بردن موتور و درایور سروو به عنوان محرک، دقت کنترل افزایش پیدا کرده و با بهره گیری از باز خورد از انکودر، انجام تست با در بازه ی گسترده ای از سرعت (mm/min) 0.001-1000 قابل انجام می باشد.
قاب دستگاه (Load Frame) طوری طراحی شده است که میتوان انواع فک ها را به آن نصب کرد و تست های مختلف کششی، فشاری، خمشی و… را انجام داد. همچنین جابجائی کراس هد بالا جهت افزایش کورس قابل انجام بوده، این مشخصه امکان تست نمونه ها با تغییرطول های نسبتا بالا (مانند: لاستیک ، فیلم های پلیمری ، ..) را می دهد.
استفاده از لودسل دقیق متصل به فک، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکارگیری لودسل 500kgf از نوع S Type در کلاس 0.5 باحداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل مطابق استاندارد EN 10002 , ISO 7500 (به همراه برگه کالیبراسیون شرکت سنتام) و درجه تفکیک نیرو 1/100.000 ظرفیت می باشد که در نتیجه این دستگاه خطا را به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست میگردد.
دستگاه مجهز به سنسور جابجایی بدون محدودیت کورس با درجه تفکیک 0.1µm Extension resolution و دقت 0.05mm امکان تثبیت دقیق سرعت آزمون در محدوده وسیع سرعت را فراهم می کند و به اپراتور این امکان را میدهد که تستهای متنوعی را در زمینههای مختلف انجام دهد. ارائه گزارش کامل از تست بدون محدودیت و ترسیم گرافهای معادل پس از انجام تست اصلی مانند: Force-Extension, Stress-Elongation, Force-Time, Time-Extension, Stress-Time, Elongation-Time .
در صورت استفاده از نرم افزار JADOO، دستگاه نه تنها میتواند جابجائی را از طریق اکستنسومتر متصل به نمونه بخواند بلکه میتواند در عین حال، از اکستنسومتر برای باز خورد گرفتن جهت کنترل حلقه بسته (Closed Loop) استفاده نماید و کنترل کامل بر روی نرخ بارگذاری دقیق را داشته باشد.
به طور کلی این دستگاه به ما امکان میدهد تا خواص مکانیکی فنرهای فشاری را اندازهگیری کنیم :
- نیروی فشاری در طولهای مختلف: میزان نیرو لازم برای فشرده کردن فنر به یک طول مشخص.
- سختی فنر (Spring Rate): شیب نمودار نیرو-جابجایی که نشاندهنده مقاومت فنر در برابر تغییر طول است.
- ارتفاع آزاد (Free Length): طول فنر زمانی که هیچ نیرویی به آن وارد نمیشود.
- طول تحت بار مشخص (Loaded Length): طول فنر پس از اعمال یک نیروی استاندارد.
- نشست فنر (Set): تغییر دائمی در طول فنر پس از اعمال بار و رهاسازی آن.
- ارتفاع جامد (Solid Height): حداقل طولی که فنر میتواند فشرده شود بدون اینکه با هم تماس پیدا کنند.
محصولات مرتبط |

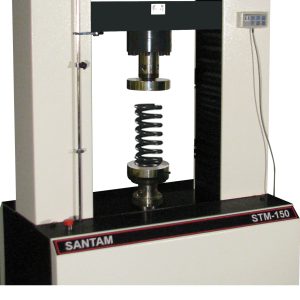

دستگاه تست فنر جهت تست انواع فنر به صورت کششی و فشاری و بدست آوردن سختی فنر (K) ، خطی بودن فنر ، طول آزاد فنر ، نشت دائمی فنر و خستگی و یا افت عملکرد … تحت شرایط استاندارد ، که در آزمایشگاههای کنترل کیفی صنعت و مراکز تحقیقاتی به کار میرود.
- جهت تست های سورتینک انواع فنر لول ، خورشیدی و تخت در خط تولید Sorting spring test
- جهت تست های پریست فنر لول Presetting Springs
- جهت تست کششی و فشاری استاتیک محوری (Axial) انواع فنرهای لول و تخت و بدست آوردن ضریب K فنر ،
- اندازه گیری نیرو در جابجایی مشخص و همچنین جابجایی در نیرومشخص
- تست انواع فنر به صورت فشاری ، کششی ، سیکلیک و رفت و برگشتی و منحنی هیسترزیس و بررسی K فنر و گزارش گیری مربوطه
قابلیت های نرم افزارSoftware JADOO
- نرم افزار ویژه تحت سیستم عامل Windows با قابلیت تعریف انواع تست ها مانند خزش ،کشش، فشار، خمش، تکراری، مرحله ای، رهایش و ارائه گزارش با امکانات و قابلیتهای ویژه مطابق با مشخصات فنی مندرج در کاتالوگ و شرح ذیل :
- قابلیت اعمال سرعت بصورت پیشرفته Control Rate در متد های مختلف:
- نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت ، نرخ تنش ثابت
- نرخ کرنش حقیقی ثابت (True Strain)
- نرخ تنش حقیقی ثابت (True Stress)
- قابلیت کنترل و گرفتن فیدبک از اکستنسومتر در بار گذاریهای تغییر مکان ثابت ، کرنش ثابت و کرنش حقیقی ثابت
- قابلیت اعمال پیش بار با تمام مولفه های مهندسی Force, Extension … ، Stress
- تست تکراری (Cyclic ) : قابلیت تست با نرخ های مختلف ( نیرو جابجایی، تنش و کرنش ) و اعمال محدودیت های کنترلی Limit بدون محدودیت سیکل
- تست مرحله ای (Step ) : قابل تعریف سرعت مجزا با هر نوع نرخ ( نیرو-جابجایی-کرنش ) و با هر نوع Set point ( نیرو-جابجایی-کرنش )
- تست پیشرفته خزش ( Creep) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
- قابلیت تست رهایش (Relaxation) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
- قابلیت تعریف سرعت دوم تست براساس پارامترهای مختلف
- قابلیت تعین نرخ داده برداری در زمان جهت تست های کوتاه و بلند مدت
- مجهز به ضرایب کنترلی PID جهت تمام واحد های کنترلی ( سرعت ، جابجایی ، نیرو ، کرنش و ضرایب داریور )
- گزارش گیری Report : قابلیت تعریف هر نوع نقطه در گراف بدون محدودیت و به دلخواه اپراتور و یا به صورت تعاریف مهندسی مطابق استاندارد مربوطه
- قابلیت تعیین گزارش های مدل الاستیسیته برای نقاط دلخواه
module Elastic Offset module , ،Secant module , Tangent module
- ترسیم نمودار براساس
Force-Extension ، Stress-Elongation ، Force-Time ،Time-Extension ، Stress-Time ،Elongation-Time ، Stress-Strain
- قابلیت نمایش چند گراف همزمان و مقایسه و گزارش گیری پارامترهای مختلف
- ترسیم نمودار و نمایش واحد های نیرو روی صفحه نرم افزار به صورت دیجیتال و گراف برحسب واحدهای g ، kg ، N ، kN ، lb ، Ton-Force،dN
- قابلیت تعریف ابعاد نمونه های مختلف در نرم افزار برحسب پارامترهای مختلف
