دستگاه تست فشار کارتن چیست؟ بررسی عملکرد، کاربردها و مشخصات فنی

دستگاه تست فشار کارتن یکی از تجهیزات مهم آزمایشگاهی در صنعت بسته‌بندی است که برای ارزیابی مقاومت فشاری جعبه‌ها و کارتن‌های مقوایی مورد استفاده قرار می‌گیرد. این دستگاه با اعمال نیروی فشاری کنترل‌شده به نمونه، میزان تحمل کارتن در برابر بارگذاری را اندازه‌گیری می‌کند و اطلاعات ارزشمندی درباره استحکام بسته‌بندی، کیفیت مواد اولیه و عملکرد جعبه در شرایط حمل‌ونقل و انبارداری در اختیار کارشناسان کنترل کیفیت قرار می‌دهد.

دستگاه تست فشاری کارتن که با نام BCT (Box Compression Test) نیز شناخته می‌شود، در صنایع تولید کارتن و مقوا، بسته‌بندی مواد غذایی، صنایع دارویی، تولید محصولات پلیمری و آزمایشگاه‌های کنترل کیفیت کاربرد گسترده‌ای دارد.

شرکت سنتام با ارائه دستگاه تست فشاری کارتن مدل STM-20M1، امکان انجام آزمون‌های فشاری و مجموعه‌ای از آزمون‌های مکانیکی را با استفاده از سیستم کنترلی دقیق و نرم‌افزار تخصصی فراهم کرده است.

دستگاه تست فشار کارتن چیست و چه کاربردی دارد؟

دستگاه تست فشار کارتن تجهیزی آزمایشگاهی است که برای تعیین حداکثر نیروی فشاری قابل تحمل توسط جعبه یا کارتن طراحی شده است. در آزمون BCT، نمونه کارتن بین دو صفحه فشاری قرار می‌گیرد و نیرویی کنترل‌شده به آن اعمال می‌شود. دستگاه در طول آزمون، نیروی واردشده و میزان تغییر شکل نمونه را اندازه‌گیری می‌کند تا رفتار مکانیکی کارتن در برابر فشار مشخص شود.

نتایج این آزمون به تولیدکنندگان کمک می‌کند تا مقاومت بسته‌بندی را ارزیابی کرده و از آسیب‌دیدن محصولات در اثر چیدمان چندلایه، حمل‌ونقل یا نگهداری در انبار جلوگیری کنند.

مهم‌ترین کاربردهای دستگاه تست فشار کارتن عبارت‌اند از:

• کنترل کیفیت کارتن و جعبه‌های مقوایی: بررسی مقاومت فشاری بسته‌بندی‌های تولیدشده.
• ارزیابی استحکام بسته‌بندی: تعیین میزان تحمل بار در شرایط انبارداری و حمل‌ونقل.
• مقایسه مواد اولیه: بررسی تأثیر نوع کاغذ، مقوا، ساختار فلوت و ضخامت بر مقاومت بسته‌بندی.
• بهینه‌سازی طراحی جعبه: ارزیابی عملکرد طرح‌های مختلف بسته‌بندی و انتخاب ساختار مناسب.
• کنترل کیفیت خطوط تولید: شناسایی تغییرات کیفیت محصولات در مراحل مختلف تولید.
• تحقیقات و توسعه: بررسی رفتار مکانیکی نمونه‌های جدید و بهبود عملکرد بسته‌بندی.

نحوه عملکرد دستگاه تست فشاری کارتن

در آزمون فشار کارتن، نمونه بین صفحات فشاری دستگاه قرار می‌گیرد و نیروی محوری به‌صورت کنترل‌شده به آن اعمال می‌شود. با افزایش نیرو، میزان تغییر شکل کارتن اندازه‌گیری شده و دستگاه داده‌های مربوط به نیروی واردشده و جابه‌جایی صفحات را ثبت می‌کند.

آزمون معمولاً تا رسیدن به نقطه شکست، کمانش یا تغییر شکل قابل‌توجه نمونه، مطابق روش آزمون انتخاب‌شده، ادامه می‌یابد. در پایان، حداکثر نیروی تحمل‌شده و نمودار رفتار نمونه قابل بررسی خواهد بود.

دقت نتایج این آزمون به عواملی مانند ابعاد و ساختار کارتن، شرایط رطوبتی و دمایی، نحوه قرارگیری نمونه، سرعت بارگذاری و دقت سیستم اندازه‌گیری نیرو بستگی دارد.

در دستگاه تست فشاری کارتن STM-20M1 سنتام، از سیستم محرک سروالکتریک مجهز به موتور و درایور AC Servo و سیستم کنترلی حلقه‌بسته (Closed Loop) استفاده شده است. بازخورد دریافتی از لودسل و حسگر جابه‌جایی، امکان کنترل دقیق‌تر نیرو و حرکت فک‌ها را فراهم می‌کند.

استانداردهای دستگاه تست فشار کارتن

انجام آزمون مطابق استانداردهای معتبر، نقش مهمی در افزایش قابلیت مقایسه نتایج و اطمینان از کیفیت بسته‌بندی دارد. از استانداردهای مرتبط با آزمون فشار جعبه‌ها و بسته‌بندی می‌توان به موارد زیر اشاره کرد:

• ASTM D642: استاندارد آزمون مقاومت فشاری ظروف حمل‌ونقل، اجزا و واحدهای بار.
• ISO 12048: استاندارد آزمون مقاومت فشاری و انباشتگی بسته‌بندی‌های حمل‌ونقل با استفاده از دستگاه آزمون فشاری.
• TAPPI T 804: استاندارد مرتبط با آزمون مقاومت فشاری ظروف حمل‌ونقل فیبری.

دستگاه تست فشاری کارتن STM-20M1 با در نظر گرفتن قابلیت‌های موردنیاز آزمون‌های فشاری قابل تنظیم است. با این حال، برای اعلام انطباق کامل با هر استاندارد باید ابعاد و شرایط آزمون، تجهیزات جانبی، روش اجرا و الزامات نسخه موردنظر استاندارد بررسی شود.

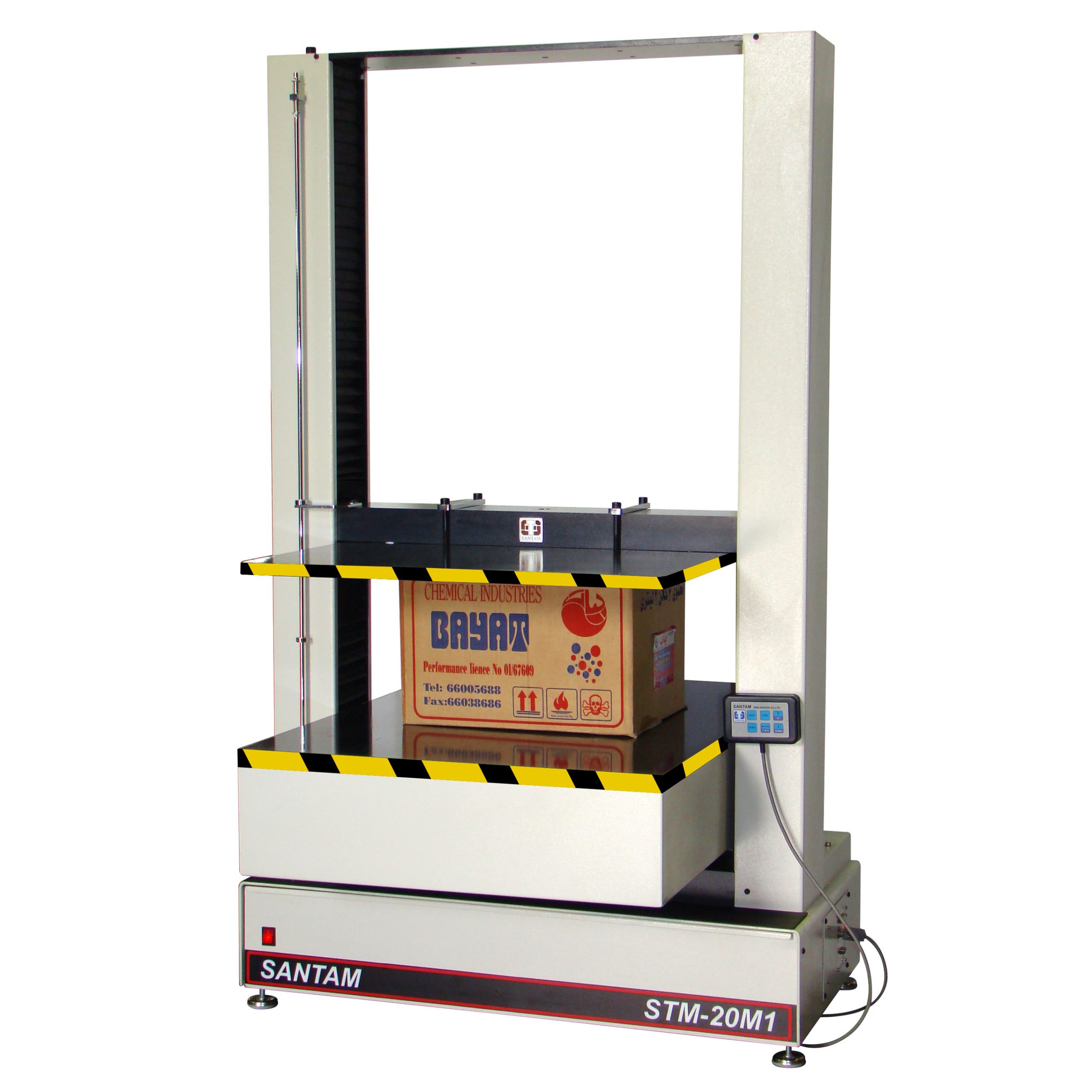

معرفی دستگاه تست فشاری کارتن STM-20M1 سنتام

دستگاه تست فشاری کارتن مدل STM-20M1 یکی از تجهیزات قابل استفاده در آزمایشگاه‌های کنترل کیفیت و مراکز تحقیقاتی است که برای انجام آزمون فشار و سایر آزمون‌های مکانیکی طراحی شده است.

این دستگاه با بهره‌گیری از ساختار دو ستونه، سیستم محرک سروالکتریک، لودسل دقیق و نرم‌افزار کامپیوتری، امکان ثبت و تحلیل داده‌های آزمون را فراهم می‌کند. همچنین قابلیت نصب فک‌ها و فیکسچرهای تخصصی، دامنه کاربرد دستگاه را به آزمون‌های مختلف مواد و محصولات گسترش می‌دهد.

مشخصات و قابلیت‌های مهم این دستگاه عبارت‌اند از:

• سیستم محرک سروالکتریک مجهز به مکانیزم بال‌اسکرو (Ball Screw)
• ساختار دو ستونه
• لودسل نوع S با ظرفیت ۲۰۰۰ کیلوگرم‌نیرو
• لودسل با کلاس دقت اعلام‌شده ۰٫۵
• موتور و درایور AC Servo
• سیستم کنترل حلقه‌بسته (Closed Loop)
• قابلیت کنترل سرعت در محدوده ۰٫۰۰۱ تا ۱۰۰۰ میلی‌متر بر دقیقه
• اندازه‌گیری دیجیتال جابه‌جایی کراس‌هد
• قابلیت اتصال به رایانه از طریق پورت‌های RS-232 و USB
• امکان استفاده از نرم‌افزارهای کنترلی STM Controller و JADOO Controller
• قابلیت نصب فک‌ها، فیکسچرها و اکستنسومترهای تخصصی
• امکان انجام آزمون‌های فشاری، کششی، خمشی، سیکلیک و خزش
• قابلیت نصب محفظه‌های دمایی مثبت و منفی، متناسب با پیکربندی دستگاه
• قابلیت ارائه نمودارها و گزارش‌های آزمون
• کاربری آزمایشگاهی و امکان نصب روی میز، متناسب با شرایط نصب

ویژگی‌های فنی دستگاه تست فشار کارتن

۱. سیستم محرک سروالکتریک و کنترل حلقه‌بسته

سیستم سروالکتریک دستگاه با استفاده از موتور و درایور سروو، حرکت کنترل‌شده کراس‌هد را امکان‌پذیر می‌کند. در سیستم حلقه‌بسته، اطلاعات اندازه‌گیری‌شده از حسگرها برای اصلاح عملکرد دستگاه استفاده می‌شود.

این ساختار امکان کنترل بهتر سرعت حرکت و اعمال نیرو را فراهم کرده و برای انجام آزمون‌هایی که به تکرارپذیری مناسب نیاز دارند، اهمیت زیادی دارد.

۲. لودسل دقیق برای اندازه‌گیری نیرو

لودسل یکی از اجزای اصلی دستگاه تست فشار کارتن است که نیروی اعمال‌شده به نمونه را اندازه‌گیری می‌کند.

در مدل STM-20M1، لودسل نوع S با ظرفیت ۲۰۰۰ کیلوگرم‌نیرو و کلاس دقت اعلام‌شده ۰٫۵ در نظر گرفته شده است. همچنین طبق مشخصات اعلام‌شده، تفکیک‌پذیری اندازه‌گیری نیرو برابر با یک‌صدهزارم ظرفیت لودسل است.

امکان نصب لودسل‌های با ظرفیت پایین‌تر نیز وجود دارد تا در آزمون نمونه‌هایی که نیروهای کمتری تحمل می‌کنند، بتوان از ظرفیت اندازه‌گیری متناسب‌تری استفاده کرد.

توجه داشته باشید که ظرفیت لودسل با ظرفیت فشاری قابل تحمل کارتن یکسان نیست و انتخاب ظرفیت مناسب باید بر اساس نیروی موردانتظار در آزمون انجام شود.

۳. اندازه‌گیری دقیق جابه‌جایی

علاوه بر نیروی واردشده، ثبت تغییر شکل کارتن برای تحلیل رفتار آن اهمیت دارد. دستگاه با استفاده از سیستم اندازه‌گیری جابه‌جایی، حرکت کراس‌هد را ثبت می‌کند.

در اطلاعات فنی ارائه‌شده برای دستگاه، تفکیک‌پذیری جابه‌جایی با مقادیر ۰٫۰۳ و ۰٫۱ میکرومتر ذکر شده است. مقدار دقیق قابل استناد باید بر اساس پیکربندی نهایی دستگاه و مشخصات فنی تأییدشده سازنده تعیین شود.

ترکیب داده‌های نیرو و جابه‌جایی امکان بررسی روند تغییر شکل نمونه و شناسایی نقاط مهم در آزمون فشاری را فراهم می‌کند.

۴. کنترل سرعت بارگذاری

یکی از ویژگی‌های مهم دستگاه تست فشاری کارتن، امکان کنترل سرعت حرکت کراس‌هد در محدوده گسترده است.

محدوده سرعت اعلام‌شده برای STM-20M1 برابر با ۰٫۰۰۱ تا ۱۰۰۰ میلی‌متر بر دقیقه است. این قابلیت به اپراتور اجازه می‌دهد سرعت آزمون را متناسب با روش آزمایش انتخاب کند.

در صورت استفاده از نرم‌افزار JADOO Controller و پشتیبانی پیکربندی دستگاه، امکان کنترل پیشرفته بر اساس پارامترهایی مانند نرخ جابه‌جایی، کرنش، نیرو و تنش نیز وجود دارد.

۵. نرم‌افزار تخصصی و تحلیل نتایج

نرم‌افزار کنترلی نقش مهمی در اجرای آزمون، ذخیره اطلاعات و تهیه گزارش دارد. دستگاه STM-20M1 قابلیت استفاده از نرم‌افزارهای STM Controller و JADOO Controller را دارد.

با استفاده از قابلیت‌های نرم‌افزاری متناسب با پیکربندی دستگاه، می‌توان آزمون را کنترل کرد، اطلاعات اندازه‌گیری‌شده را ثبت نمود و نمودارهای مرتبط را تهیه کرد.

از جمله نمودارهای قابل استفاده می‌توان به موارد زیر اشاره کرد:

• Force–Extension: نیروی واردشده بر حسب جابه‌جایی
• Force–Time: نیرو بر حسب زمان
• Extension–Time: جابه‌جایی بر حسب زمان
• Stress–Strain: تنش بر حسب کرنش، در صورت وجود اطلاعات لازم برای محاسبه

نمودار نیرو بر حسب جابه‌جایی از خروجی‌های مهم آزمون فشاری کارتن است. همچنین باید توجه داشت که محاسبه تنش و کرنش به اطلاعات هندسی و تعریف صحیح پارامترهای نمونه نیاز دارد و نمودار تنش–کرنش برای همه آزمون‌های کارتن مستقیماً معادل نمودار نیرو–جابه‌جایی نیست.

انواع آزمون‌های قابل انجام با دستگاه تست فشار کارتن

با نصب فک‌ها و تجهیزات جانبی مناسب، دستگاه STM-20M1 می‌تواند علاوه بر آزمون فشاری کارتن، برای انجام آزمون‌های دیگری نیز مورد استفاده قرار گیرد.

آزمون فشار (Compression Test)

این آزمون برای بررسی مقاومت نمونه در برابر نیروی فشاری انجام می‌شود. در مورد کارتن، هدف اصلی تعیین نیروی تحمل‌شده و ارزیابی تغییر شکل آن در شرایط بارگذاری است.

آزمون کشش (Tensile Test)

در آزمون کشش، نمونه تحت نیروی کششی قرار می‌گیرد تا خواصی مانند نیروی شکست و رفتار کششی آن بررسی شود. انجام این آزمون مستلزم استفاده از فک‌های کششی مناسب است.

آزمون خمش (Bending Test)

آزمون خمش برای بررسی رفتار مواد و قطعات در برابر بارگذاری خمشی استفاده می‌شود. اجرای آن به فیکسچر خمشی متناسب با ابعاد نمونه نیاز دارد.

آزمون سیکلیک (Cyclic Test)

در آزمون سیکلیک، بارگذاری یا جابه‌جایی در چند چرخه تکرار می‌شود. این روش برای بررسی رفتار نمونه تحت بارگذاری‌های تکراری و تغییرات ناشی از چرخه‌های آزمون کاربرد دارد.

آزمون خزش (Creep Test)

در آزمون خزش، نمونه تحت بار یا تنش مشخص و در مدت‌زمان معین قرار می‌گیرد و تغییر شکل آن در طول زمان بررسی می‌شود. اجرای آزمون خزش به قابلیت کنترل بارگذاری و ثبت اطلاعات زمانی نیاز دارد.

قابلیت اجرای هر آزمون به تجهیزات نصب‌شده، ظرفیت دستگاه، نرم‌افزار و شرایط تعریف‌شده در روش آزمون بستگی دارد.

کاربرد دستگاه تست فشاری کارتن در صنایع مختلف

اگرچه مهم‌ترین کاربرد دستگاه تست فشار کارتن، ارزیابی استحکام بسته‌بندی‌های مقوایی است، ساختار چندمنظوره آن امکان استفاده در بخش‌های دیگری از صنعت را نیز فراهم می‌کند.

برخی از کاربردهای دستگاه عبارت‌اند از:

• صنعت بسته‌بندی: آزمون فشار کارتن، جعبه‌های مقوایی و محصولات بسته‌بندی‌شده
• صنایع پلیمری: آزمون خواص مکانیکی پلاستیک، لاستیک و کامپوزیت
• صنعت لوله و اتصالات: انجام آزمون‌های مکانیکی لوله‌ها و اتصالات پلیمری با فیکسچر مناسب
• صنایع چسب: بررسی خواص مکانیکی چسب‌ها و برخی اتصالات چسبی با تجهیزات مناسب
• صنایع نساجی: ارزیابی خواص کششی نخ‌ها، طناب‌ها و برخی محصولات نساجی
• صنایع چوب و مشتقات آن: انجام آزمون‌های فشاری، کششی یا خمشی متناسب با نمونه
• صنایع سرامیک و مواد نسوز: بررسی مقاومت مکانیکی نمونه‌های مناسب
• صنایع خودرو: آزمون قطعات و مواد مورد استفاده در خودرو
• آزمایشگاه‌های دانشگاهی و تحقیقاتی: بررسی رفتار مکانیکی مواد و توسعه روش‌های آزمون

برای آزمون هر گروه از مواد باید محدوده نیرو، ابعاد نمونه، تجهیزات جانبی و الزامات استاندارد مربوطه به‌صورت جداگانه بررسی شود.

تفاوت آزمون BCT با آزمون مقاومت لبه‌ای کارتن (ECT)

آزمون BCT و آزمون ECT دو روش متفاوت برای ارزیابی مقاومت بسته‌بندی‌های مقوایی هستند و نباید با یکدیگر اشتباه گرفته شوند.

در آزمون BCT یا Box Compression Test، مقاومت فشاری کل جعبه یا کارتن ارزیابی می‌شود. در مقابل، آزمون ECT یا Edge Crush Test برای اندازه‌گیری مقاومت فشاری لبه نمونه‌ای از مقوای موج‌دار انجام می‌شود.

نتیجه آزمون ECT یکی از عوامل مؤثر بر مقاومت فشاری جعبه است، اما به‌تنهایی نمی‌تواند مقاومت نهایی جعبه را مشخص کند؛ زیرا عواملی مانند ابعاد جعبه، ساختار فلوت، کیفیت اتصال‌ها، رطوبت و طراحی بسته‌بندی نیز بر نتیجه BCT تأثیر می‌گذارند.

بنابراین، اگر هدف بررسی تحمل بار توسط یک جعبه کامل است، آزمون BCT روش مرتبط‌تری خواهد بود؛ اما برای ارزیابی مقاومت لبه‌ای ورق کارتن، باید از روش ECT و تجهیزات مخصوص آن استفاده کرد.

هنگام خرید دستگاه تست فشار کارتن به چه نکاتی توجه کنیم؟

انتخاب دستگاه تست فشار کارتن باید بر اساس نیازهای آزمایشگاه، نوع نمونه و استانداردهای مورد استفاده انجام شود. پیش از خرید، بررسی موارد زیر ضروری است:

۱. ظرفیت نیرو: ظرفیت دستگاه و لودسل باید متناسب با نیروی موردانتظار در آزمون باشد.

۲. ابعاد صفحات فشاری: صفحات باید برای ابعاد جعبه‌ها و کارتن‌های مورد آزمایش مناسب باشند.

۳. دقت اندازه‌گیری نیرو: کلاس دقت لودسل، محدوده کاری معتبر و گواهی کالیبراسیون را بررسی کنید.

۴. سیستم کنترل و سرعت آزمون: دستگاه باید امکان اجرای روش آزمون موردنیاز را با سرعت و شرایط بارگذاری مناسب فراهم کند.

۵. نرم‌افزار و گزارش‌دهی: قابلیت ثبت داده‌ها، رسم نمودار، ذخیره نتایج و تهیه گزارش برای کنترل کیفیت اهمیت دارد.

۶. استانداردهای آزمون: مطابقت روش اجرا و تجهیزات دستگاه با استاندارد موردنظر را بررسی کنید.

۷. تجهیزات جانبی: امکان نصب فک‌ها و فیکسچرهای موردنیاز و توسعه قابلیت‌های دستگاه را در نظر بگیرید.

۸. خدمات پس از فروش و کالیبراسیون: دسترسی به پشتیبانی فنی، قطعات یدکی و خدمات کالیبراسیون از عوامل مهم در انتخاب دستگاه است.

۹. قابلیت توسعه: اگر آزمایشگاه در آینده به آزمون‌های کشش، خمش یا خزش نیاز دارد، انتخاب دستگاه چندمنظوره می‌تواند از خرید تجهیزات جداگانه جلوگیری کند؛ مشروط بر اینکه ظرفیت و پیکربندی دستگاه برای این آزمون‌ها مناسب باشد.

قیمت دستگاه تست فشار کارتن

قیمت دستگاه تست فشار کارتن به عواملی مانند ظرفیت نیرو، ابعاد صفحات فشاری، دقت سیستم اندازه‌گیری، نوع نرم‌افزار، تجهیزات جانبی و امکانات کنترلی بستگی دارد.

همچنین نصب فک‌های تخصصی، لودسل‌های اضافی، اکستنسومتر و محفظه‌های دمایی می‌تواند بر قیمت نهایی تأثیر بگذارد.

برای دریافت قیمت دقیق دستگاه تست فشاری کارتن STM-20M1، بهتر است نوع کارتن، حداکثر نیروی موردنیاز، ابعاد نمونه و استاندارد آزمون موردنظر خود را مشخص کنید تا پیکربندی متناسب با نیاز آزمایشگاه تعیین شود.

جمع‌بندی

دستگاه تست فشار کارتن یکی از تجهیزات کلیدی برای ارزیابی کیفیت و مقاومت بسته‌بندی‌های مقوایی است. استفاده از این دستگاه به تولیدکنندگان کمک می‌کند تا رفتار جعبه‌ها را در برابر بارگذاری فشاری بررسی کرده و کیفیت بسته‌بندی را بهبود دهند.

دستگاه STM-20M1 سنتام با برخورداری از سیستم محرک سروالکتریک، لودسل دقیق، کنترل حلقه‌بسته، نرم‌افزار تخصصی و قابلیت نصب تجهیزات جانبی، می‌تواند برای آزمون فشار کارتن و مجموعه‌ای از آزمون‌های مکانیکی در آزمایشگاه‌های صنعتی و تحقیقاتی مورد استفاده قرار گیرد.

برای انتخاب مدل مناسب، باید ظرفیت دستگاه، ابعاد نمونه، استاندارد آزمون، دقت موردنیاز و تجهیزات جانبی را متناسب با کاربرد نهایی بررسی کرد.

برای آشنایی بیشتر با مشخصات فنی و قابلیت‌های دستگاه، به صفحه محصول دستگاه تست فشاری کارتن STM-20M1 سنتام مراجعه کنید.
