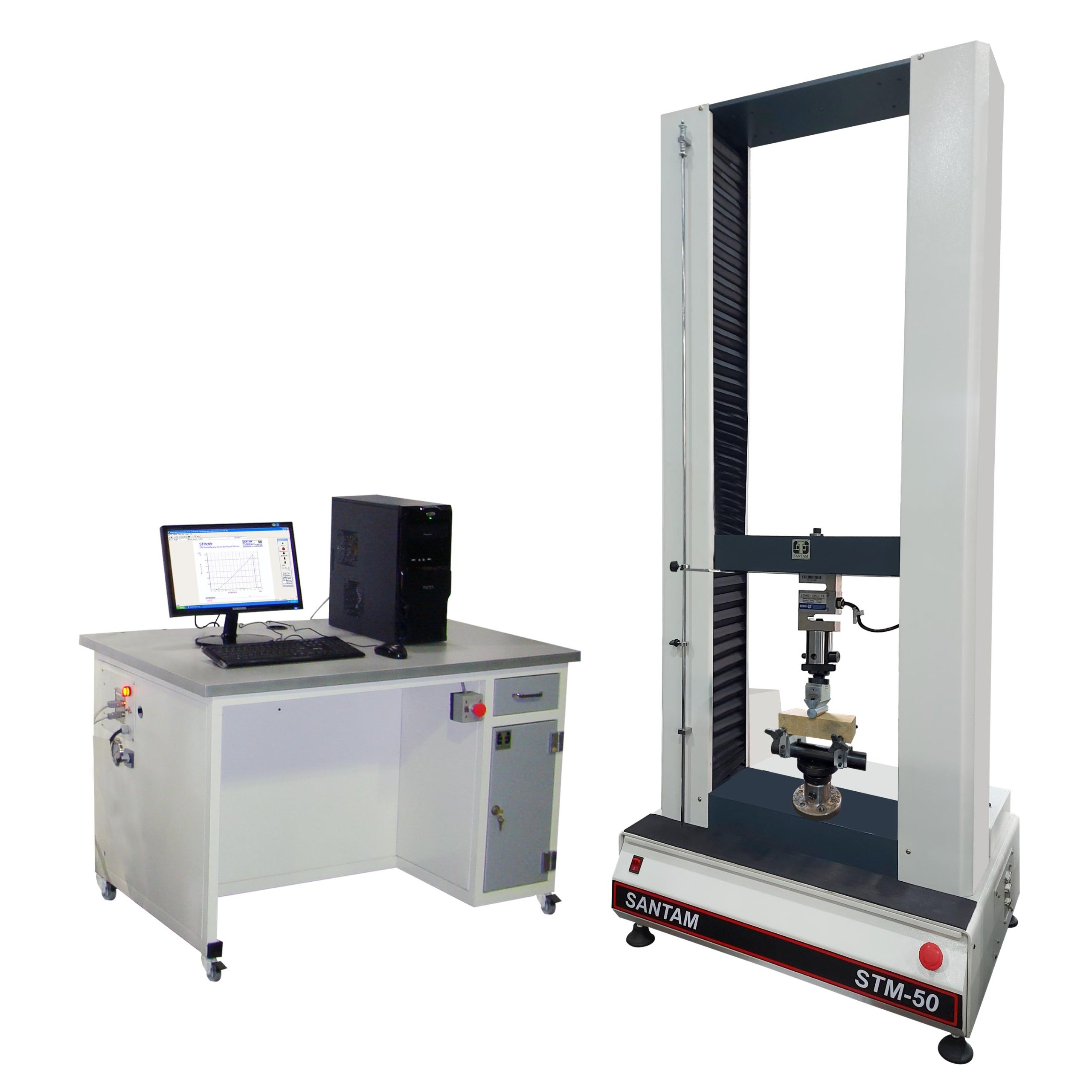

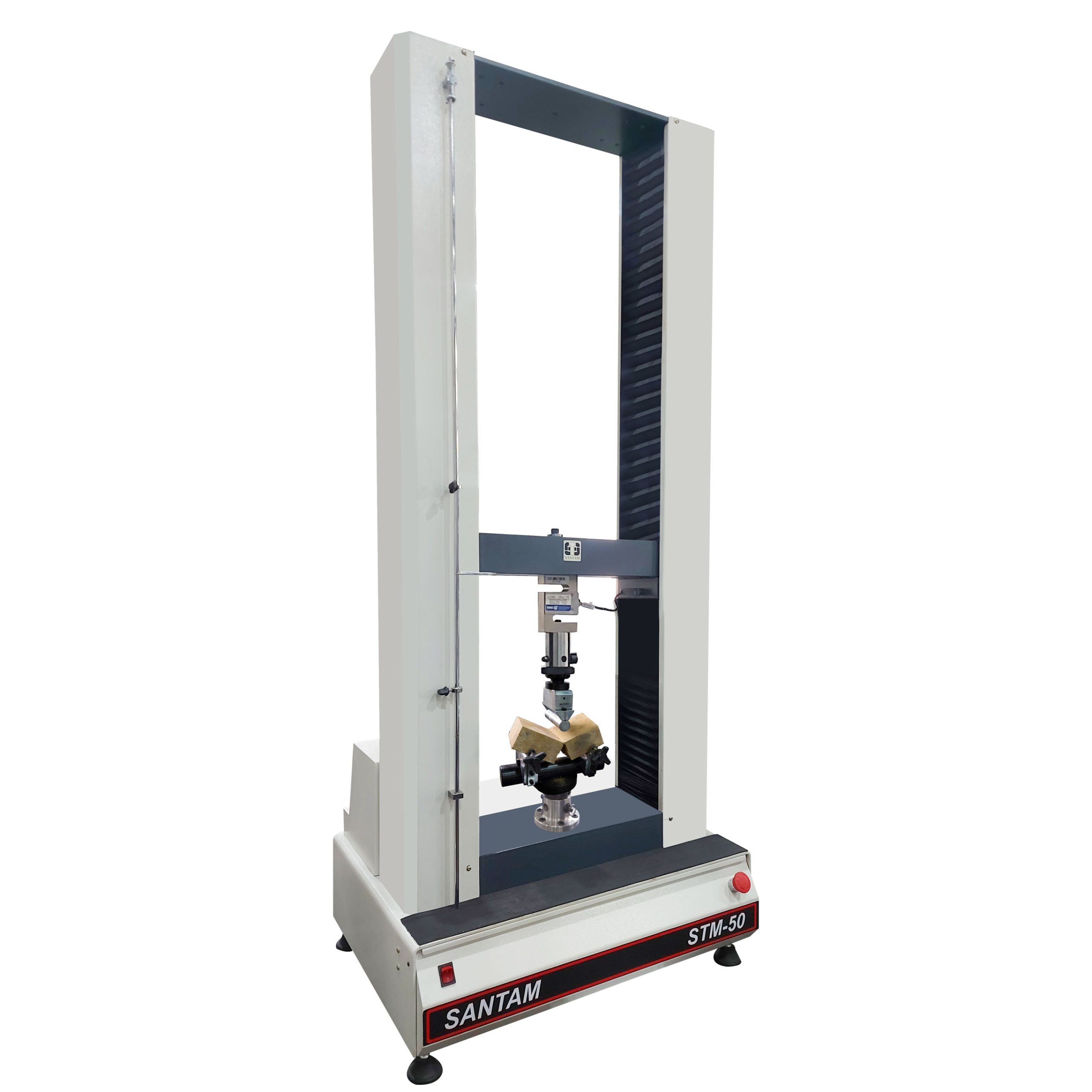

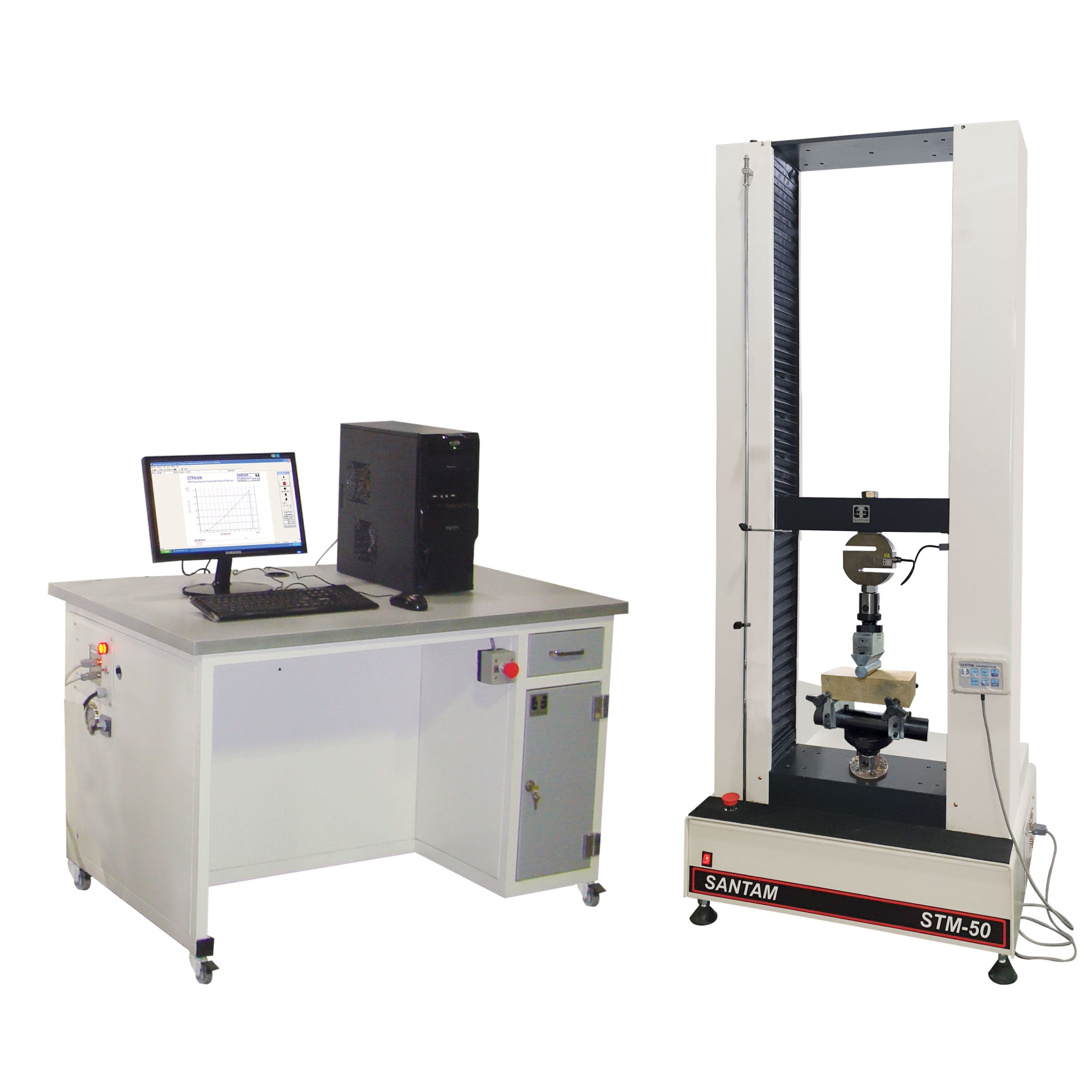

دستگاه تست کشش و فشار مدل STM-50 ظرفیت 5 تن تجهیز شده به تست های تخصصی بتن Concrete و محصولات مرتبط با آن و همچنین فک های متنوع جهت در این خصوص طراحی شده است که بخشی از تست ها به شرح ذیل می باشد ( این تست ها متناسب با ظرفیت دستگاه و ابعاد نمونه آزمایش قابل انجام می باشد )

• تست فشاری دقیق بروی نمونه های استوانه ای بتن و اندازه گیری دقیق کرنش طولی و کرنش عرضی و مدول الاستیسیته و یا مدول پلاستیک بتن
• تست خمشی تیر بتنی به صورت سه و چهار نقطه و اندازی گیری مدول خمشی و استحکام خمشی مطابق استانداردهای ASTM C1609/C1609M – 12 , C133, C198 ASTM C947-03 , ASTM C1230 ، ASTM C651
• تست خمش و کشش ( رفت و برگشت ) بروی تیرهای بتنی و بررسی مدول خمشی ، تنش و کرنش خمشی ( با اعمال سرعت به صورت ریت کنترل ) به صورت استاتیکی
• تست کشش مستقیم بتن مطابق استاندارد Standard tests ASTM C39-16 ، ASTM C496-11 ،ASTM C78-16 [24] ASTM  C469-14 ، Developed Method
• تست کشش مستقیم نمونه های بتنی و سیمانی و بررسی ملات و چسب بتن مطابق استاندارد BS EN14891:2017
• تست چسبندگی و چسب ملات بتن و چسب کاشی و سرامیک مطابق استاندارد ISIRI 12493 , ISO 13007 ,
• تست کشش میلگرد از بتن ( تست چسبندگی ملات GFRC به میلگرد ) مطابق استاندارد ASTM C1230

عملکرد این دستگاه بصورت سروالکتریکال با بکارگیری Ball Screw دقیق و جهت کنترل نیرو از بازخورد لودسل و جابجایی دقیق فکها استفاده می نماید. با بکار بردن موتور و درایور سروو به عنوان محرک، دقت کنترل افزایش پیدا کرده و با بهره گیری از بازخورد از جابجایی ، انجام تست با در بازه ی گسترده ای از سرعت با دقت بالا جهت کنترل دقیق تنش طراحی شده است .

مهمترین ویژگی دستگاههای کشش سرو الکتریکال به نسبت کشش های هیدرولیکی ( غیر سنتام ) و جک های بتن شکن به شرح ذیل می باشد

• بازه و دقت بالا در کنترل سرعت (mm/min) 0.001-500 به صورت Close Loop
• اعمال سرعت به صورت ریت کنترل به جای سرعت ثابت Load Rate Control for all of machine instrument و  Control (Force^• , Stress^•, Extension^•, Strain^•,… = cte)
• اندازه گیری مستقیم نیرو به وسیله لودسل بدون واسطه و بدون خطا مکانیزم (اندازه گیری با فشار روغن و خطای ناشی از اصطکاک پکینگ و اورینگ در مکانیزم های هیدرولیکی)
• استفاده از اکستنسومتر جهت اندازه گیری کرنش از روی نمونه آزمایس
• استفاده از فک های فشاری . کششی و خمشی خودردیف شو ( جهت توزیع تنش یک نواخت )
• کورس تست بالا ( حدود 1m ) و فضای تست مناسب
• مجهز به نرم افزار قدرتمند با قابلیت تعریف و گزارش گیری تست به صورت حرفه ای

استفاده از لودسل دقیق متصل به فک، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکارگیری لودسل 5000kgf از نوع S Type در کلاس 0.5 باحداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل مطابق استاندارد EN 10002 , ISO 7500 (به همراه برگه کالیبراسیون شرکت سنتام) و درجه تفکیک نیرو  1/100.000 ظرفیت می باشد که در نتیجه این دستگاه خطا را به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست میگردد.

دستگاه مجهز به سنسور جابجایی بدون محدودیت کورس با درجه تفکیک 0.05µm Extension resolution و دقت 0.05mm امکان تثبیت دقیق سرعت آزمون در محدوده وسیع سرعت را فراهم می کند و به اپراتور این امکان را می‌دهد که تست‌های متنوعی را در زمینه‌های مختلف انجام دهد. ارائه گزارش کامل از تست بدون محدودیت و ترسیم گراف‌های معادل پس از انجام تست اصلی مانند: Force-Extension, Stress-Elongation, Force-Time, Time-Extension, Stress-Time, Elongation-Time .

از جمله ابزارهای کمکی دیگر استفاده از انواع اکستنسومترها ( کرنش طولی ، کرنش عرضی ، خمشی ) با درجه تفکیک بالا می باشد که جهت سنجش بسیار دقیق کرنش از نمونه (بجای کراس هد) می باشد. برای این منظور دستگاه میتواند از نرم افزارهای تولیدی شرکت سنتام به نام STM Controller و نرم افزار قدرتمند JADOO Controller استفاده نماید.

در صورت استفاده از نرم افزار JADOO، دستگاه نه تنها میتواند جابجائی را از طریق اکستنسومترهای متصل به نمونه آزمایش بخواند بلکه میتواند در عین حال، از اکستنسومتر برای باز خورد گرفتن جهت کنترل حلقه بسته (Closed Loop) استفاده نماید و کنترل کامل بر روی نرخ بارگذاری دقیق را داشته باشد.

دیگر مزایای دستگاه قابلیت نصب آسان انواع فیکسچر و فک های تخصصی به صورت اتصال پینی ثابت با قابلیت خودردیف شو .. می باشد.

جهت ارائه اطلاعات تخصصی و مشخصات فنی با جزئیات بیشتر با این شرکت مکاتبه فرمائید .
