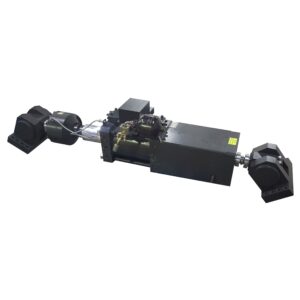

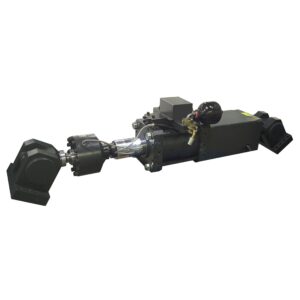

اکچویتورهای استاتیکی سری JTP  مانند اکچویتور های سری JAF  دو طرفه می باشد و جهت تست های فشاری و کششی ، رفت و برگشت کنترل شده به صورت استاتیکی طراحی شده است و  قابلیت نصب به سازه ، فریم و یا کف سلب را دارد تا محدودیت های ابعادی در انجام تست مربوطه برطرف گردد .

هدف اصلی طراحی این اکچویتورهای استاتیکی دو طرفه جهت تست های با سرعت کم و سیکل پایین و رفتارهای کنترل شده تکراری و یا افزایشی می باشد ، جهت اعمال دقیق بارهای سیکلیک از شیرهای پروپوشنال Proportional Hydraulic Valve استفاده شده است تا بتوان تست های استاتیکی با دقت و سرعت کنترل شذه را فراهم گردد .

اکچویتورهای سری JTP قادر بوده متنوع‌ترین و واقعی‌ترین شرایط را برای تست کنترل شده با سیکل پایین جهت سازه و تجهیزات مختلف شبیه‌ سازی و بصورت عملی انجام دارد. عملکرد و مکانیزم این نوع دستگاه ها با استفاده از یک سیلندر هیدرولیکی که توسط شیر پروپوشنال کنترل می‌شود ، شیر مربوطه جریان روغن هیدرولیک را به دقت به دو سمت سیلندر هدایت می‌کند و بدین ترتیب پیستون اکچویتور را قادر می‌سازد تا موقعیت و نیروی بسیار دقیقی حرکت کند جهت کنترل و از سیستم سخت افزاری با تکنولوژی DSP استفاده شده است. پاسخ فرکانسی و نمونه برداری و کنترل سیستم در این دستگاه بالا بوده و قابلیت کنترل و فیدبک از لودسل و سنسور جابجایی را بصورت سیستم حلقه بسته ( Closed-Loop Control ) مهیا می گردد .

اجزاء کلی اکچویتورهای سری JTP  شامل :

• سیستم تولید فشار (Hydraulic Power Unit – HPU) : شامل پمپ هیدرولیک، مخزن روغن، فیلترها، سیستم خنک‌کننده Inter Cooler و سیستم کنترل فشار ، سنسورهای کنترل دما و فشار روغن …. می باشد .
• بدنه اصلی دستگاه : شامل جک دستگاه که سیلندر و پیستون به صورت دو طرفه با فشار ثابت و استفاده از اورینگ و پکینگ های مخصوص جهت تست های بلند مدت
• شیر پروپوشنال (Proportional Valve) : مغز متفکر سیستم می باشد این شیر سیگنال‌های الکتریکی ورودی از کنترلر را دریافت کرده و جریان روغن هیدرولیک را با دقت بالا به سمت اکچویتور هدایت می‌کنند .
• سیستم کنترل (Control System) : شامل نرم‌افزار و سخت‌افزار و کنترلر مجزا پیشرفته تکنولوژی DSP با قابلیت اعمال بارهای سیکلیک و سرعت های دقیق با دامنه کنترل و نیرو کنترل تمام پارامترهای تست (مانند نیروی اعمالی، جابجایی، تعداد سیکل و…) را با سرعت پاسخ و داده‌ برداری بالا جهت کنترل بدون درنگ (Real Time) تعریف و اجرا می‌کند. این سیستم همچنین داده‌های حاصل از سنسورها را جمع‌آوری و ثبت می‌کند.
• سنسورها (Sensors) :
  • سنسور نیرو (Load Cell): برای اندازه‌گیری دقیق نیروی اعمالی از لودسل های کشش و فشاری از نوع Low Profile استفاده می گردد
  • سنسور جابجایی/موقعیت (MAGNETIC LINEAR ENCODER SYSTEMS): برای اندازه‌گیری دقیق حرکت پیستون اکچویتور در کل کورس دستگاه از سنسورهای غیر تماسی Non Contact دیجیتال استفاده می گردد
• رابط های و اتصالات انتهایی : جهت نصب اکچویتور ها به دو صورت ثابت و مفصلی طراحی میشود ، این رابط ها کمک میکند تا اکچیوتور از یک طرف با فریم و قاب ها متصل گردد و از طرف دیگر به نمونه آزمایش

در خصوص سیستم خنک کاری (Cooling) ، دستگاه مجهز به اینترکولر آبی با مبدل های صفحه ای با راندمان بالا جهت دفع حرارت روغن می باشد.

جهت ارائه اطلاعات و مشخصات فنی بیشتر ( سرعت حرکت خطی ، فرکانس ، کورس جک ، … ) با واحد فروش شرکت مکاتبه فرمائید.
